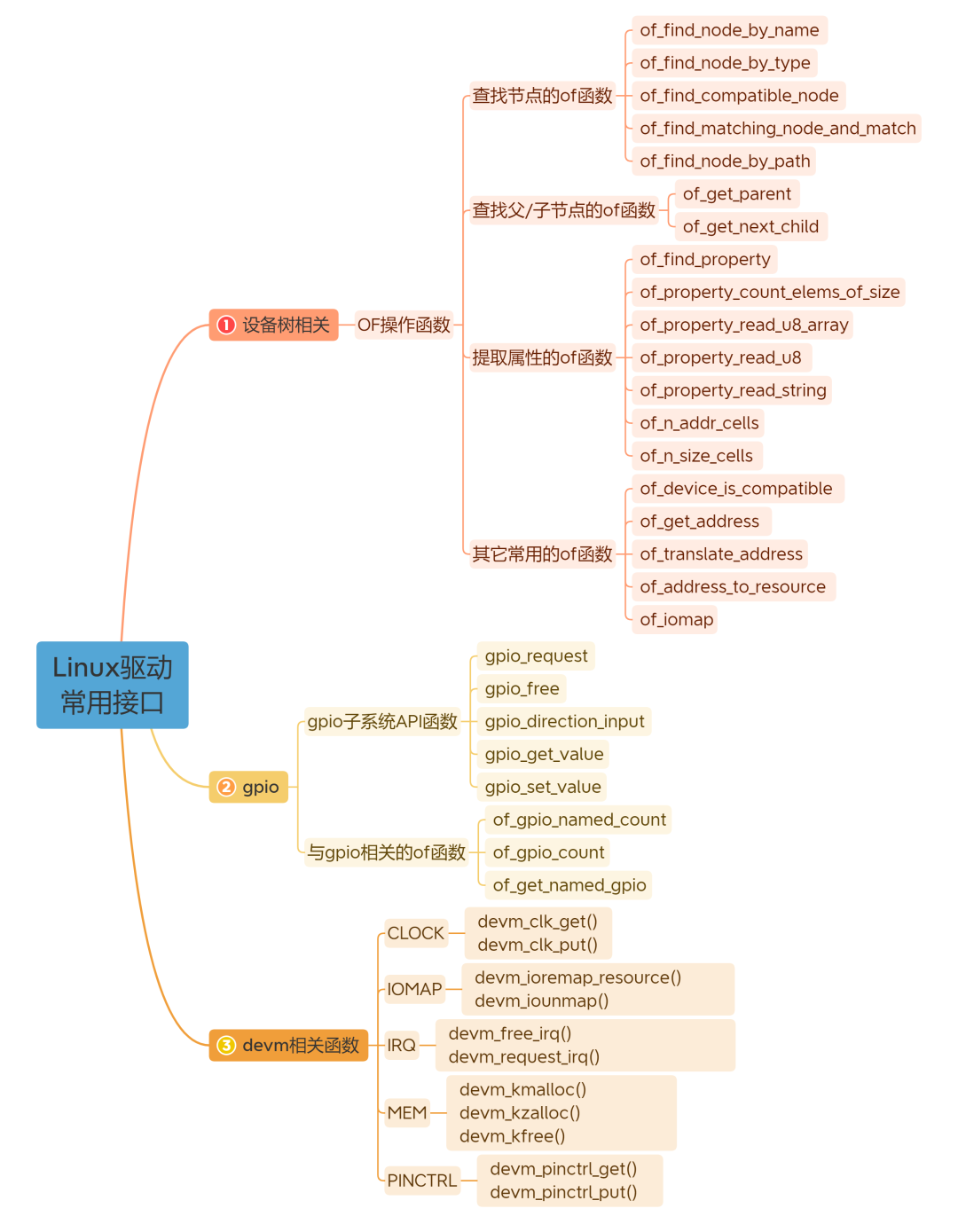

Linux驱动中常用的一些接口函数

一、设备树相关

查找节点的of函数

of_find_node_by_name

struct device_node *of_find_node_by_name(struct device_node *from, const char *name);

通过节点名字查找指定的节点

• from：要开始查找的节点
• name：节点名字

of_find_node_by_type

通过 device_type 属性查找指定的节点，函数原型如下：

struct device_node *of_find_node_by_type(struct device_node *from,
          const char *type);

函数参数和返回值含义如下：

• from： 开始查找的节点，如果为 NULL 表示从根节点开始查找整个设备树。

• type： 要查找的节点对应的 type 字符串，也就是 device_type 属性值。

• 返回值： 找到的节点，如果为 NULL 表示查找失败。

of_find_compatible_node

根据 device_type 和 compatible 这两个属性查找指定的节点，函数原型如下：

struct device_node *of_find_compatible_node(struct device_node *from,
           const char *type,
           const char *compatible);

函数参数和返回值含义如下：

from： 开始查找的节点，如果为 NULL 表示从根节点开始查找整个设备树。

type： 要查找的节点对应的 type 字符串，也就是 device_type 属性值，可以为 NULL，表示忽略掉 device_type 属性。

compatible： 要查找的节点所对应的 compatible 属性列表。

返回值： 找到的节点，如果为 NULL 表示查找失败

of_find_matching_node_and_match

通过 of_device_id 匹配表来查找指定的节点，函数原型如下：

struct device_node *of_find_matching_node_and_match(struct device_node *from,
             const struct of_device_id *matches,
             const struct of_device_id `match);

函数参数和返回值含义如下：

• from： 开始查找的节点，如果为 NULL 表示从根节点开始查找整个设备树。
• matches： of_device_id 匹配表，也就是在此匹配表里面查找节点。
• match： 找到的匹配的 of_device_id。
• 返回值： 找到的节点，如果为 NULL 表示查找失败

of_find_node_by_path

过路径来查找指定的节点，函数原型如下：

inline struct device_node *of_find_node_by_path(const char *path);

函数参数和返回值含义如下：

• path： 带有全路径的节点名，可以使用节点的别名，比如“/backlight”就是 backlight 这个节点的全路径。
• 返回值： 找到的节点，如果为 NULL 表示查找失败

查找父子节点的函数

of_get_parent

用于获取指定节点的父节点，原型如下：

struct device_node *of_get_parent(const struct device_node *node);

函数参数和返回值含义如下：

• node： 需要查找父节点的子节点；
• 返回值： 返回父节点；

of_get_next_child

用迭代的查找子节点，函数原型如下：

struct device_node *of_get_next_child(const struct device_node *node,
         struct device_node *prev);

函数参数和返回值含义如下：

• node： 父节点；
• prev： 前一个子节点，也就是从哪一个子节点开始迭代的查找下一个子节点。可以设置为NULL，表示从第一个子节点开始。
• 返回值： 找到的下一个子节点。

提取属性的of函数

of_find_property

用于查找指定的属性，函数原型如下：

property *of_find_property(const struct device_node *np,
       const char *name,
       int *lenp);

函数参数和返回值含义如下：

• np： 设备节点；
• name： 属性名字；
• lenp： 属性值的字节数；

返回值： 找到的属性。

of_property_count_elems_of_size

用于获取属性中元素的数量，比如 reg 属性值是一个数组，那么使用此函数可以获取到这个数组的大小，此函数原型如下：

int of_property_count_elems_of_size(const struct device_node *np,
         const char *propname,
         int elem_size);

函数参数和返回值含义如下：

• np： 设备节点。
• proname： 需要统计元素数量的属性名字。
• elem_size： 元素长度。

返回值： 得到的属性元素数量。

of_property_read_u8_array

从属性中查找并读取 u8 数组，此函数原型如下：

int of_property_read_u8_array(const struct device_node *np,
             const char *propname, u8 *out_values, size_t sz)

函数参数和返回值含义如下：

• np： 设备节点；
• proname： 要读取的属性名字；
• out_values： 指向返回值的指针，仅当返回值为 0 时才修改；
• sz： 要读取的数组元素数；

返回值： 0 读取成功，负值，读取失败， -EINVAL 表示属性不存在。-ENODATA 表示没有要读取的数据， -EOVERFLOW 表示属性值列表太小。

of_property_read_u8

读取 u8类型属性值，函数原型如下：

int of_property_read_u8(const struct device_node *np,
      const char *propname,
      u8 *out_value)

函数参数和返回值含义如下：

• np： 设备节点。
• proname： 要读取的属性名字。
• out_value： 读取到的数组值。

返回值： 0，读取成功，负值，读取失败， -EINVAL 表示属性不存在， -ENODATA 表示没有要读取的数据， -EOVERFLOW 表示属性值列表太小。

of_property_read_string

用于读取属性中字符串值，函数原型如下：

int of_property_read_string(struct device_node *np,
       const char *propname,
       const char `out_string);

函数参数和返回值含义如下：

• np： 设备节点。
• proname： 要读取的属性名字。
• out_string： 读取到的字符串值。

返回值： 0，读取成功，负值，读取失败。

of_n_addr_cells

用于获取 #address-cells 属性值，函数原型如下：

int of_n_addr_cells(struct device_node *np);

函数参数和返回值含义如下：

• np： 设备节点。
• 返回值： 获取到的#address-cells 属性值。

of_n_size_cells

用于获取 #size-cells 属性值，函数原型如下：

int of_n_size_cells(struct device_node *np);

函数参数和返回值含义如下：

• np： 设备节点。

返回值： 获取到的#size-cells 属性值。

其他常用of函数

of_get_address

用于获取地址相关属性，主要是“reg”或者“assigned-addresses”属性 值，函数属性如下：

const __be32 *of_get_address(struct device_node *dev,
       int index,
       u64 *size,
       unsigned int *flags);

函数参数和返回值含义如下：

• dev： 设备节点。
• index： 要读取的地址标号。
• size： 地址长度。
• flags： 参数，比如 IORESOURCE_IO、 IORESOURCE_MEM 等

返回值： 读取到的地址数据首地址，为 NULL 的话表示读取失败。

of_translate_address

负责将从设备树读取到的地址转换为物理地址，函数原型如下：

u64 of_translate_address(struct device_node *dev,
      const __be32 *in_addr);

函数参数和返回值含义如下：

• dev： 设备节点。
• in_addr： 要转换的地址。

返回值： 得到的物理地址，如果为 OF_BAD_ADDR 的话表示转换失败。

of_address_to_resource

从设备树里面提取资源值，但是本质上就是将 reg 属性值，然后将其转换为 resource 结构体类型，函数原型如下所示：

int of_address_to_resource(struct device_node *dev,
       int index,
       struct resource *r);

函数参数和返回值含义如下：

• dev： 设备节点。
• index： 地址资源标号。
• r： 得到的 resource 类型的资源值。

返回值： 0，成功；负值，失败。

of_iomap

用于直接内存映射，以前我们会通过 ioremap来完成物理地址到虚拟地址的映射，采用设备树以后就可以直接通过 of_iomap来获取内存地址所对应的虚拟地址，不需要使用 ioremap了。该函数的原型如下：

void __iomem *of_iomap(struct device_node *np,
      int index);

函数参数和返回值含义如下：

• np： 设备节点。

• index： reg 属性中要完成内存映射的段，如果 reg 属性只有一段的话 index 就设置为 0。

• 返回值： 经过内存映射后的虚拟内存首地址，如果为 NULL 的话表示内存映射失败。

二、GPIO相关

GPIO子系统相关函数

gpio_request

申请一个GPIO

int gpio_request(unsigned gpio, const char *label)

gpio：管脚号；

label：管脚名，可以为空（NULL）

返回值：成功返回0，失败返回错误码

gpio_free

释放注册的GPIO

void gpio_free(unsigned gpio)

gpio：管脚号

gpio_direction_input

设置GPIO为输入，函数原型如下：

int gpio_direction_input(unsigned gpio)

gpio：管脚号

返回值：成功返回0，失败返回错误码

gpio_get_value

获取GPIO输入值，函数原型如下：

int gpio_get_value(unsigned gpio)

gpio：管脚号

返回值：0或1

gpio_set_value

设置GPIO控制值，函数原型如下：

void gpio_set_value(unsigned gpio, int value)

gpio：管脚号；

value：控制值，0或1

与GPIO相关的of函数

of_gpio_named_count

用于获取设备树某个属性里面定义了几个 GPIO 信息，函数原型如下：

int of_gpio_named_count(struct device_node *np, const char *propname)

np：设备节点

propname：要统计的gpio属性

返回值：正确返回统计的gpio数量，错误返回负数

of_gpio_count

用于统计gpios 这个属性的 GPIO 数量，函数原型如下：

int of_gpio_count(struct device_node *np)

np：设备节点

返回值：正确返回统计的gpio数量，错误返回负数

of_get_named_gpio

用于获取 GPIO 编号，函数原型如下：

int of_get_named_gpio(struct device_node *np, const char *propname, int index)

np：设备节点

propname：包含要获取 GPIO 信息的属性名

index：GPIO 索引

返回值：正确返回获取到的GPIO编号，错误返回负数

三、devm相关

clock

devm_clk_get

用于获取时钟源，函数原型如下：

struct clk *devm_clk_get(struct device *dev, const char *id);

dev：device设备

id：时钟源名字，可以为NULL

返回值：正确返回struct clk指针，错误返回NULL

devm_clk_put

用于释放时钟源，函数原型如下：

void devm_clk_put(struct device * dev, struct clk * clk);

dev：device设备

id：时钟源名字

iomap

devm_ioremap_resource

先申请，后映射物理内存，函数原型如下：

void __iomem *devm_ioremap_resource(struct device *dev,
        const struct resource *res);

dev：device设备

res：resource资源

返回值：成功返回虚拟地址指针，识别返回错误码

devm_iounmap

释放之前映射的地址，函数原型如下：

void devm_iounmap(struct device *dev, void __iomem *addr);

dev：device设备

addr：要释放的虚拟地址

irq

devm_request_irq

用于注册中断服务函数，函数原型如下：

int devm_request_irq(struct device *dev, unsigned int irq, irq_handle_t handle,
                unsigned int flags, const char *name, void* dev_id);

dev：device设备

irq：中断号，可以通过platform_get_irq获得

handle：中断处理函数

flags：中断触发方式，上升沿/下降沿等

name：中断名称

dev_id：中断共享时用到，一般设置为结构体或NULL

devm_free_irq

用于释放devm_request_irq注册的中断，函数原型如下：

void devm_free_irq(struct device *dev, unsigned int irq, void *dev_id)

dev：device设备

irq：中断号，与devm_request_irq注册的对应

dev_id：与devm_request_irq注册的对应

mem

devm_kmalloc

分配的内存物理上连续（虚拟上也连续），只能在低端内存分配（直接内存映射区），函数原型如下：

void *kmalloc(size_t size, gfp_t gfp)；

size：分配的大小

gfp：申请内存的类型标志

devm_kzalloc

与devm_kmalloc类似，只不过devm_kzalloc会对申请到的内存内容清零，函数原型如下：

void * devm_kzalloc (struct device * dev, size_t size, gfp_t gfp);

dev：device设备

size：申请内存的大小

gfp：申请内存的类型标志

devm_kfree

devm_kmalloc()和devm_kzalloc()申请的内存必须调用devm_kfree()释放，函数原型如下：

void devm_kfree(struct device *dev, void *p);

dev：device设备

p：内存指针

pinctrl

devm_pinctrl_get

用于获取pin操作句柄，函数原型如下：

struct pinctrl * devm_pinctrl_get(struct device *dev);

dev：device设备

返回值：pinctrl句柄

devm_pinctrl_put

用于释放pin操作句柄，函数原型如下：

void devm_pinctrl_put(struct pinctrl *p);

p：pinctrl句柄
