APP协议分析心得

新闻资讯 2023-07-19 18:00 62 0

一

前言

抓包工具：Charles

反汇编工具：JEB、JADX
inject：frida
查壳：360加固

二

抓包

2.1 Headers

POST: /api/user/login HTTP/1.1
Content-Type: application/json; charset=utf-8
User-Agent: Dalvik/2.1.0 (Linux; U; Android 8.1.0; Pixel 2 XL Build/OPM4.171019.021.R1)
Host: api.dodovip.com
Accept-Encoding: gzip
Content-Length: 262
Connection: keep-alive

2.2 Text

{"Encrypt":"NIszaqFPos1vd0pFqKlB42Np5itPxaNH//FDsRnlBfgL4lcVxjXii+GOZz1l+A5V9FPOSMf47jbE\n010Kk+PbNyEDRjj1zY76jXa7VyHLkjxpqsrJYht6LX1PcVabK8oBp/fiOE4l2lC5JVjqx/JI7CJm\neUXVXkgJ6rgPne3WCJUYU+ztDNEi+mvECeOktUk0KxqBbPzuJj3LKsW5Ux080rWm4NZWHxPFbZYl\nIs2IRcs=\n"}

2.3 Response

2v+DC2gq7RuAC8PE5GZz5wH3/y9ZVcWhFwhDY9L19g9iEd075+Q7xwewvfIN0g0ec/NaaF43/S0=

多次抓包仅 Encrypt 参数变化，需要分析的就是它了。

三

脱壳

对脱壳流程有不明白的可参考我之前写的文章：[原创]ART环境下dex加载流程分析及frida dump dex方案。

上脚本，手机端启动fs后执行即可，脱壳的dex会在/data/data/com.dodonew.online目录下：

function find_hook_fun() {
    var fun_Name = "";
    var libart = Module.findBaseAddress('libart.so');   //查找基地址
    var exports = Module.enumerateExportsSync("libart.so");
    for(var i=0; i<exports.length; i++){
        if(exports[i].name.indexOf("OpenMemory") !== -1){
            fun_Name = exports[i].name;
            console.log("导出模块名: " + exports[i].name + "\t\t偏移地址: "+ (exports[i].address - libart - 1));
            break;
        }else if(exports[i].name.indexOf("OpenCommon") !== -1){
            fun_Name = exports[i].name;
            console.log("导出模块名: " + exports[i].name + "\t\t偏移地址: "+ (exports[i].address - libart - 1));
            break;
        }
    }
    return fun_Name;
}

function DexFileVerifier(Verify){
    var magic_03x = true;
    var magic_Hex = [0x64, 0x65, 0x78, 0x0a, 0x30, 0x33, 0x35, 0x00];
    for(var i = 0; i < 8; i++){
        if(Memory.readU8(ptr(Verify).add(i)) !== magic_Hex[i]){
            if(Memory.readU8(ptr(Verify).add(i)) === 0x37 || 0x38){
                console.log('new dex');
            }else{
                magic_03x = false;
                break;
            }
        }
    }
    return magic_03x;
}

function dump_Dex(fun_Name, apk_Name){
    if (fun_Name !== ''){
        var hook_fun = Module.findExportByName("libart.so", fun_Name);
        Interceptor.attach(hook_fun, {
            onEnter: function (args) {
                var begin = 0;
                var dex_flag = false;
                dex_flag = DexFileVerifier(args[0]);
                if(dex_flag === true){
                    begin = args[0];
                }
                if(begin === 0){
                    dex_flag = DexFileVerifier(args[1]);
                    if(dex_flag === true){
                        begin = args[1];
                    }
                }
                if(dex_flag === true){
                    console.log("magic : " + Memory.readUtf8String(begin));
                    var address = parseInt(begin,16) + 0x20;
                    var dex_size = Memory.readInt(ptr(address));
                    console.log("dex_size :" + dex_size);
                    var dex_path = "/data/data/" + apk_Name + "/" + dex_size + ".dex";
                    var dex_file = new File(dex_path, "wb");
                    dex_file.write(Memory.readByteArray(begin, dex_size));
                    dex_file.flush();
                    dex_file.close();
                }
            },
            onLeave: function (retval) {

            }
        });
    }else{
        console.log("Error: no hook function.");
    }
}

var fun_Name = find_hook_fun();
var apk_Name = 'com.dodonew.online'
dump_Dex(fun_Name, apk_Name);
// frida -U -f com.dodonew.online -l dumpdex.js --no-pause

四

dex解析

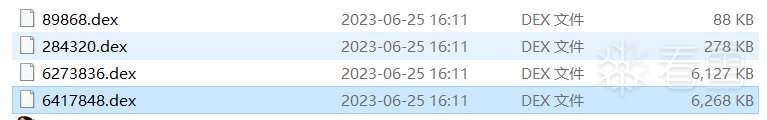

将脱壳后的dex推出：

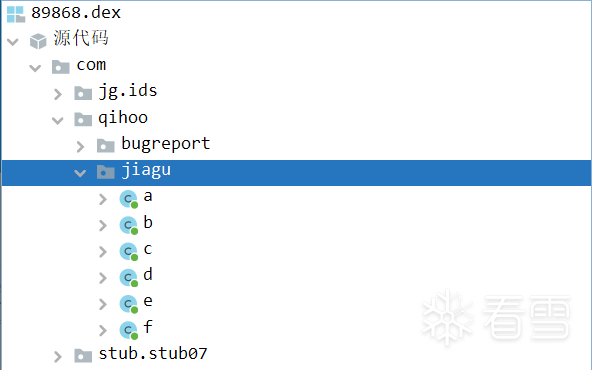

其中第一个为加壳程序；

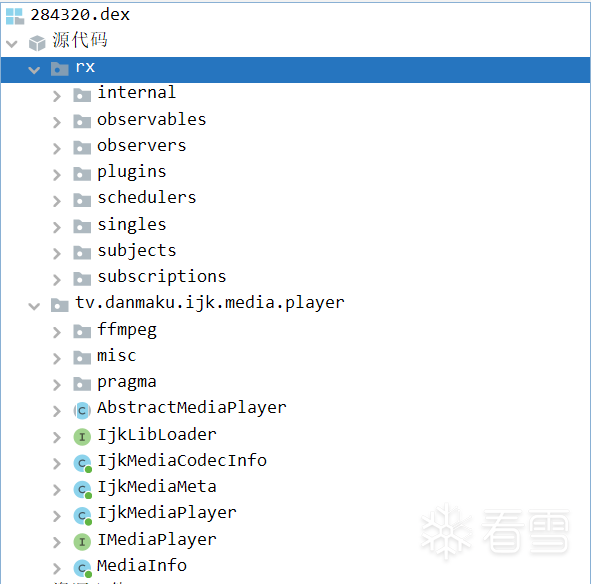

第二个为IjkMediaPlayer和rx库，IjkMediaPlayer是基于FFmpeg的Android多媒体播放器库，大佬们可自行百度了解；

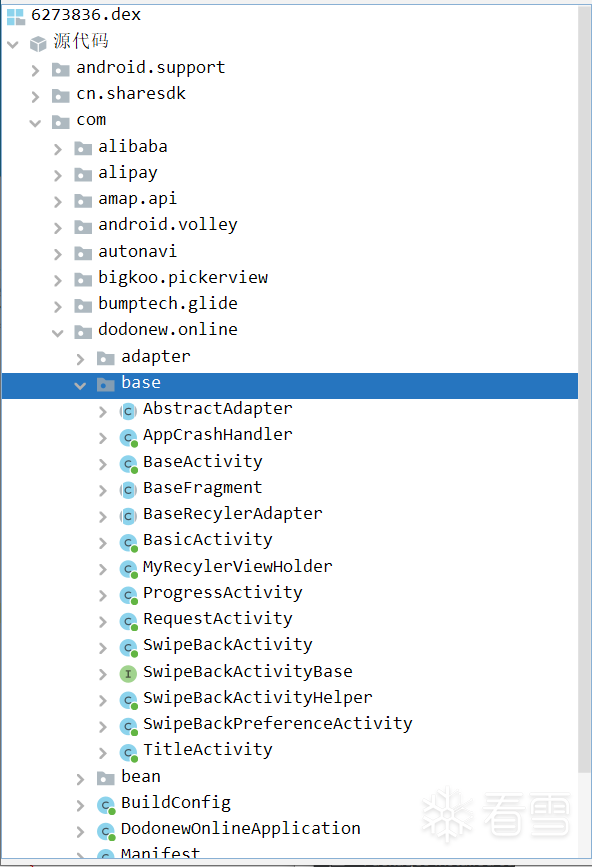

第三个为应用程序界面信息dex；

第四个为应用程序逻辑代码。

既然是分析登陆逻辑，那肯定是在第四个dex中分析啦！

五

协议分析

jadx每次生成的参数名称会有所出入，各位在对照这这份教程进行分析的时候只需把握整体步骤即可。

5.1 入手点定位

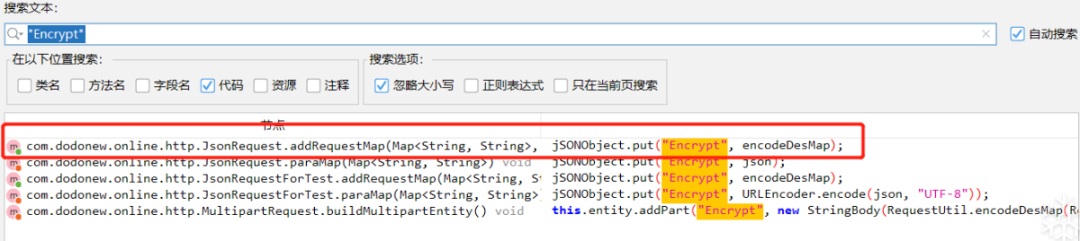

将第四个文件拖入jadx等待加载完成，搜 "Encrypt" 结果还挺多：

挺好定位 com.dodonew.online.http.JsonRequest 类中存在
addRequestMap(Map<String, String>, int) void 方法和 paraMap(Map<String, String>) void 方法，两方法中都有进行参数存放操作。

第一个方法 addRequestMap 翻译以下：添加请求的 Map，可疑，跟进去看看：

public void addRequestMap(Map<String, String> map, int i) {
    String str = System.currentTimeMillis() + "";
    if (map == null) {
        map = new HashMap<>();
    }
    map.put("timeStamp", str);
    String encodeDesMap = RequestUtil.encodeDesMap(RequestUtil.paraMap(map, Config.BASE_APPEND, "sign"), this.desKey, this.desIV);
    JSONObject jSONObject = new JSONObject();
    try {
        jSONObject.put("Encrypt", encodeDesMap);
        this.mRequestBody = jSONObject + "";
    } catch (JSONException e) {
        e.printStackTrace();
    }
}

看这两句代码：

String encodeDesMap = RequestUtil.encodeDesMap(RequestUtil.paraMap(map, Config.BASE_APPEND, "sign"), this.desKey, this.desIV);

jSONObject.put("Encrypt", encodeDesMap);

第一句中生成的encodeDesMap就是Encrypt，入口点定位无误。

5.2 md5 算法分析

继续分析addRequestMap函数代码，看代码：

String str = System.currentTimeMillis() + "";
map.put("timeStamp", str);

获取时间戳，然后将时间戳添加进 Map 中，再调用：

RequestUtil.paraMap(map, Config.BASE_APPEND, "sign");

跟进RequestUtil.paraMap函数看看：

public static String paraMap(Map<String, String> map, String str, String str2) {
    try {
        Set<String> keySet = map.keySet();
        StringBuilder sb = new StringBuilder();
        ArrayList arrayList = new ArrayList();
        for (String str3 : keySet) {
            arrayList.add(str3 + "=" + map.get(str3));
        }
        Collections.sort(arrayList);
        for (int i = 0; i < arrayList.size(); i++) {
            sb.append((String) arrayList.get(i));
            sb.append("&");
        }
        sb.append("key=" + str);
        map.put(str2, Utils.md5(sb.toString()).toUpperCase());
        String json = new GsonBuilder().serializeNulls().create().toJson(sortMapByKey(map));
        Log.w(AppConfig.DEBUG_TAG, json + "   result");
        return json;
    } catch (Exception e) {
        e.printStackTrace();
        return "";
    }
}

首先将 Map 中的键提取出来存入 Set 中，再定义一个 List 集合用来存放键值信息，and 进行 sort 排序，
其中有处：sb.append("key=" + str); str是入参参数二，向上跟一下是个固定值：

public static final String BASE_APPEND = "sdlkjsdljf0j2fsjk";

经过一系列操作完后对值进行 md5，md5 得到的值就是 sign 的值，hook 看看那些值需进行 md5：

function main() {
    Java.perform(function () {
        var Utils = Java.use("com.dodonew.online.util.Utils");
        Utils["md5"].implementation = function (string) {
            console.log('md5 is called' + ', ' + 'string: ' + string);
            var ret = this.md5(string);
            console.log('md5 ret value is ' + ret);
            return ret;
        };
    });
}
setImmediate(main)

hook 结果：

md5 is called, string: equtype=ANDROID&loginImei=Androidc0b30f35fc9535b5&timeStamp=1687772161410&userPwd=12334&username=123456789&k
ey=sdlkjsdljf0j2fsjk
md5 ret value is e888bef28d91b42fc10cf91540ec057b

试着 python 还原下看看是不是标准 md5 算法：

from hashlib import md5

def get_encode_mes(mes):
    new_md5 = md5()
    new_md5.update(mes.encode(encoding='utf-8'))
    return new_md5.hexdigest()

if __name__ == '__main__':
    print(get_encode_mes('equtype=ANDROID&loginImei=Androidc0b30f35fc9535b5&timeStamp=1687772161410&userPwd=12334&username=123456789&k
ey=sdlkjsdljf0j2fsjk'))

结果：e888bef28d91b42fc10cf91540ec057b，对照一致，标准md5算法。

5.3 des 加密算法分析

继续分析addRequestMap函数代码，看代码：

String encodeDesMap = RequestUtil.encodeDesMap(RequestUtil.paraMap(map, Config.BASE_APPEND, "sign"), this.desKey, this.desIV);

其中this.desKey, this.desIV，猜测为des算法，先hook看看数据，hook代码：

function main() {
    Java.perform(function () {
        var RequestUtil = Java.use("com.dodonew.online.http.RequestUtil");
        RequestUtil["encodeDesMap"].overload('java.lang.String', 'java.lang.String', 'java.lang.String').implementation = function (data, desKey, desIV) {
            console.log('encodeDesMap is called' + ', ' + 'data: ' + data + ', ' + 'desKey: ' + desKey + ', ' + 'desIV: ' + desIV);
            var ret = this.encodeDesMap(data, desKey, desIV);
            console.log('encodeDesMap ret value is ' + ret);
            return ret;
        };
    });
}
setImmediate(main)

hook 结果：

encodeDesMap is called, data: {"equtype":"ANDROID","loginImei":"Androidc0b30f35fc9535b5","sign":"0FAFB81829C15EF86EBD30E214675BBC",
"timeStamp":"1687772424834","userPwd":"12334","username":"123456789"}, desKey: 65102933, desIV: 32028092
encodeDesMap ret value is NIszaqFPos1vd0pFqKlB42Np5itPxaNH//FDsRnlBfgL4lcVxjXii+GOZz1l+A5V9FPOSMf47jbE
010Kk+PbN/jjSVvUEnMkBeVQY2tdy+to9cUXg0XyzdSi3Wehubi6R5t5NLiRanFipatR61mx4ISH
B/wjHUkmAFDl2b3zZIYs2UMZhz4YfC4HgFeRqA/9X1+m1LNZQYUkOLl/HqD5GFDgdRel9stq/g+8
ZB8fY84=

在此吃了个亏，直接用 hook 出来的 desKey、desIV 进行加密，怎么搞都不对，后面发现它还进行了操作，还是太年轻了。跟进 encodeDesMap 方法查看：

public static String encodeDesMap(String data, String desKey, String desIV) {
    try {
        DesSecurity ds = new DesSecurity(desKey, desIV);
        return ds.encrypt64(data.getBytes("UTF-8"));
    } catch (Exception e) {
        e.printStackTrace();
        return "";
    }
}

先调用 DesSecurity(desKey, desIV); 对 desKey、desIV 进行操作，跟进看看：

public DesSecurity(String key, String iv) throws Exception {
    if (key == null) {
        throw new NullPointerException("Parameter is null!");
    }
    InitCipher(key.getBytes(), iv.getBytes());
}

private void InitCipher(byte[] secKey, byte[] secIv) throws Exception {
    MessageDigest md = MessageDigest.getInstance("MD5");
    md.update(secKey);
    DESKeySpec dsk = new DESKeySpec(md.digest());
    SecretKeyFactory keyFactory = SecretKeyFactory.getInstance("DES");
    SecretKey key = keyFactory.generateSecret(dsk);
    IvParameterSpec iv = new IvParameterSpec(secIv);
    this.enCipher = Cipher.getInstance("DES/CBC/PKCS5Padding");
    this.deCipher = Cipher.getInstance("DES/CBC/PKCS5Padding");
    this.enCipher.init(1, key, iv);
    this.deCipher.init(2, key, iv);
}

查看其构造方法，调用 InitCipher 方法对 desKey、desIV 进行操作：

MessageDigest md = MessageDigest.getInstance("MD5");
md.update(secKey);

对 desKey 进行了 MD5 加密，然后才传进去进行 DES 加密，加密模式 CBC 填充方式 PKCS5Padding。再看：

public String encrypt64(byte[] data) throws Exception {
    return Base64.encodeToString(this.enCipher.doFinal(data), 0);
}

对加密后的数据又进行了一次 Base64 编码，这回清楚了，再进行还原：

from pyDes import CBC, PAD_PKCS5, des
from hashlib import md5
import base64

def get_md5_mes(mes):
    new_md5 = md5()
    new_md5.update(mes.encode(encoding='utf-8'))
    return new_md5.hexdigest()

def des_encrypt(data, desKey, desIV):
    """DES 加密 :param data: 原始字符串 :param desKey: 取加密密钥 8 位 :return: 加密后字符串, base64"""
    key = desKey[:8]  # 只需前八字节
    ds = des(key, CBC, desIV, pad=None)
    en = ds.encrypt(data.encode(), padmode = PAD_PKCS5)
    return base64.b64encode(en).decode()

if __name__ == '__main__':
    desIV = '32028092'
    # 需转换成 byte 的 hex 值 用 hexstr 来创建 bytes 对象
    desKey = bytes.fromhex(get_md5_mes('65102933'))
    data = '{"equtype":"ANDROID","loginImei":"Androidc0b30f35fc9535b5","sign":"0FAFB81829C15EF86EBD30E214675BBC","timeStamp":"1687772424834","userPwd":"12334","username":"123456789"}'
    print(des_encrypt(data, desKey, desIV))

执行结果：

NIszaqFPos1vd0pFqKlB42Np5itPxaNH//FDsRnlBfgL4lcVxjXii+GOZz1l+A5V9FPOSMf47jbE010Kk+PbN/jjSVvUEnMkBeVQY2tdy+to9cUXg0XyzdSi3Wehubi6R5t5NLiRanFipatR61mx4ISHB/wjHUkmAFDl2b3zZIYs2UMZhz4YfC4HgFeRqA/9X1+m1LNZQYUkOLl/HqD5GFDgdRel9stq/g+8ZB8fY84=

对照其hook结果一直，还原成功，至此整个协议就分析完成了，Encrypt数据也成功拿到，接下来就是模拟请求了。

六

模拟请求

前面该分析的也都分析好了，写代码这种事情相信各位佬随手拈来，我就不在讲解了，直接上代码，是在不明白，代码中的注释也很全：

from pyDes import CBC, PAD_PKCS5, des
from hashlib import md5
import requests
import base64
import time

def get_md5_mes(mes):
    """获取字符串的MD5摘要"""
    new_md5 = md5()
    new_md5.update(mes.encode(encoding='utf-8'))
    return new_md5.hexdigest()

def des_encrypt(data, desKey, desIV):
    """DES加密
    :param data: 原始字符串
    :param desKey: 加密密钥，取前8字节
    :return: 加密后的字符串，base64编码
    """
    key = desKey[:8]  # 只需前八字节
    ds = des(key, CBC, desIV, pad=None)
    en = ds.encrypt(data.encode(), padmode=PAD_PKCS5)
    return base64.b64encode(en).decode()

def get_timeStamp():
    """获取时间戳（毫秒级）"""
    return str(int(time.time() * 1000))

def get_sign():
    """获取请求签名"""
    s = 'equtype=ANDROID&loginImei=Androidnull&timeStamp=' + timeStamp + '&userPwd=12334&username=123456789&key=sdlkjsdljf0j2fsjk'
    return get_md5_mes(s).upper()

def get_Encrypt():
    """获取加密后的请求参数"""
    s = '{"equtype":"ANDROID","loginImei":"Androidnull","sign":"' + get_sign() + '","timeStamp":"' + timeStamp + '","userPwd":"12334","username":"123456789"}'
    return des_encrypt(s, desKey, desIV)

def login():
    """登录函数"""
    url = "http://api.dodovip.com/api/user/login"
    header = {
    "Host": "api.dodovip.com",
    "Cache-Control": "public, max-age=0",
    'Content-Type': 'application/json; charset=utf-8',
    'User-Agent': "Dalvik/2.1.0 (Linux; U; Android 11; M2012K11AC Build/RQ3A.211001.001)",
    }
    data = {
        'Encrypt': get_Encrypt()
    }
    res = requests.post(url, headers=header, json=data)
    print(res.text)

if __name__ == '__main__':
    desIV = '32028092'
    # 需转换成 byte 的 hex 值 用 hexstr 来创建 bytes 对象
    desKey = bytes.fromhex(get_md5_mes('65102933'))
    timeStamp = get_timeStamp()
    login()

结果，与抓包结果一致，返回数据还是加密的：

2v+DC2gq7RuAC8PE5GZz5wH3/y9ZVcWhFwhDY9L19g9iEd075+Q7xwewvfIN0g0ec/NaaF43/S0=

七

des 解密算法分析

对于返回结果是密文也是预料之中的，des 为比较早期的对称加密算法，加密与解密就是一个对称的过程。

请求是 addRequestMap 有 request 那么就会有 response，而且这个方法就在我们找到的 addRequestMap 上方：

public Response<RequestResult<T>> parseNetworkResponse(NetworkResponse response) {
    String parsed;
    try {
        parsed = new String(response.data, HttpHeaderParser.parseCharset(response.headers));
    } catch (UnsupportedEncodingException e) {
        parsed = new String(response.data);
    }
    if (this.useDes) {
        parsed = RequestUtil.decodeDesJson(parsed, this.desKey, this.desIV);
    }
    Log.w(AppConfig.DEBUG_TAG, parsed);
    RequestResult<T> res = (RequestResult) this.mGson.fromJson(parsed, this.typeOfT);
    res.response = parsed;
    if (this.useDes) {
        try {
            JSONObject object = new JSONObject(parsed);
            if (object.has("code")) {
                String code = object.getString("code");
                if (code.equals(a.e)) {
                    if (object.has(MapTilsCacheAndResManager.AUTONAVI_DATA_PATH)) {
                        res.response = object.getString(MapTilsCacheAndResManager.AUTONAVI_DATA_PATH);
                    }
                } else if (code.equals("-10")) {
                    this.mHandler.sendEmptyMessage(0);
                }
            }
        } catch (Exception e2) {
            e2.printStackTrace();
        }
    }
    return Response.success(res, HttpHeaderParser.parseCacheHeaders(response));
}

留意：

parsed = RequestUtil.decodeDesJson(parsed, this.desKey, this.desIV);

hook 它看看：

function main() {
    Java.perform(function () {
        var RequestUtil = Java.use("com.dodonew.online.http.RequestUtil");
        RequestUtil["decodeDesJson"].implementation = function (json, desKey, desIV) {
            console.log('decodeDesJson is called' + ', ' + 'json: ' + json + ', ' + 'desKey: ' + desKey + ', ' + 'desIV: ' + desIV);
            var ret = this.decodeDesJson(json, desKey, desIV);
            console.log('decodeDesJson ret value is ' + ret);
            return ret;
        };
    });
}
setImmediate(main)

结果：

decodeDesJson is called, json: 2v+DC2gq7RuAC8PE5GZz5wH3/y9ZVcWhFwhDY9L19g9iEd075+Q7xwewvfIN0g0ec/NaaF43/S0=, desKey: 65102933, desIV: 32028092
decodeDesJson ret value is {"code":-1,"message":"账号或密码错误","data":{}}

因为我在这给的账号和密码本就是错误的，所以提示账号或密码错误一点问题没有。
