获取Xilinx FPGA芯片IDCODE的4种方法（支持任何型号）

新闻资讯 2023-07-19 18:05 83 0

Xilinx任何一款FPGA型号都有一个唯一的IDCODE，用来区分不同的产品，同一型号不同封装的FPGA IDCODE是一致的，可以通过JTAG、ICAP原语、AXI_HWICAP IP核等多种方式读取。

常见的应用场景是同一套代码兼容不同的芯片型号，比如现在使用的是XC7A35T，新产品更换成了XC7A100T，两个芯片的封装不同，管脚配置也不同，而这两种硬件需要使用一套C/Verilog代码，这样就可以通过读取IDCODE，来进行自动区分不同的硬件，分别进行不同的处理方式。

本文主要介绍Xilinx所有FPGA芯片型号IDCODE的获取方法，一共4种方式，相信总有一种适合你。当然，这些方法同样适用于别的厂家的FPGA/MCU，比如Intel、Lattice、Microchip等。

本文目录

方式1：官方文档
方式2：一个头文件
方式3：BSDL文件
方法4：芯片IDCODE在线搜索网站
Xilinx FPGA部分型号IDCODE汇总

方式1：官方文档

对于常用的Spartan-6系列，可以在UG380文档中找到对应的IDCODE；Spartan-7、Artix-7、Kinte-7、Virtex-7可以在UG470文档里找到对应的IDCODE。

文档下载：

xilinx_spartan6_config_ug380.pdf
https://gab.wallawalla.edu/~larry.aamodt/engr435/xilinx_spartan6_config_ug380.pdf
UG470_7Series_Config.pdf
http://padley.rice.edu/cms/OH_GE21/UG470_7Series_Config.pdf

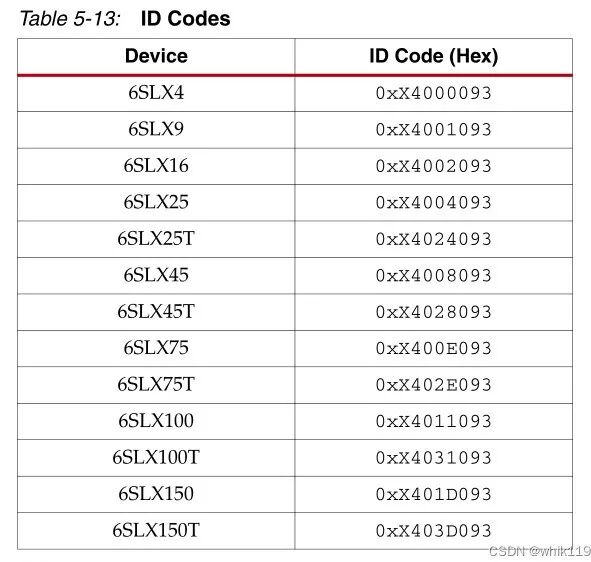

Spartan-6系列的IDCODE对照表位于UG380：Table 5-13: ID Codes

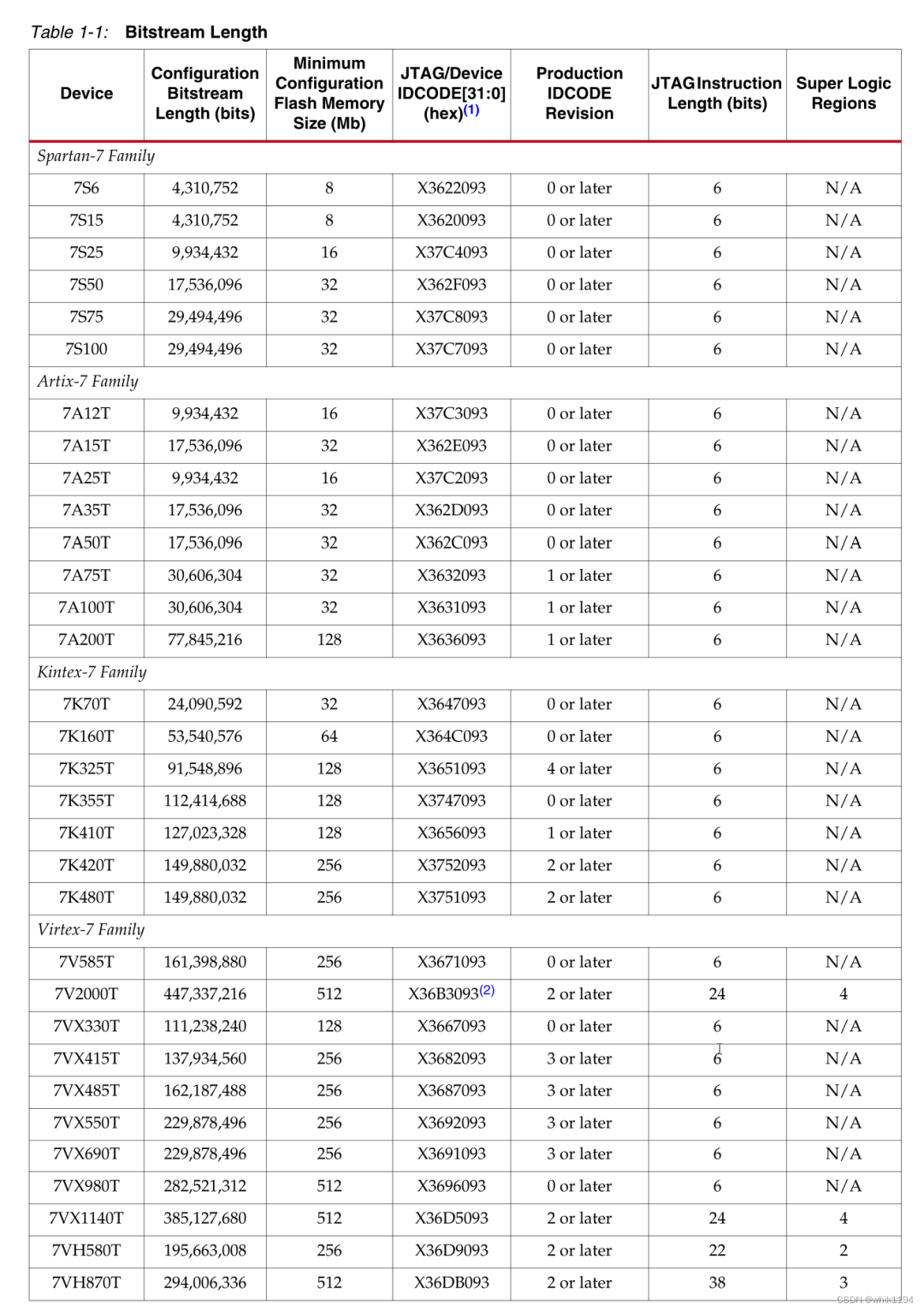

7系列的IDCODE对照表位于UG470：Table 1-1: Bitstream Length

ZYNQ系列没有找到对应的IDCODE说明文档。

方式2：一个头文件

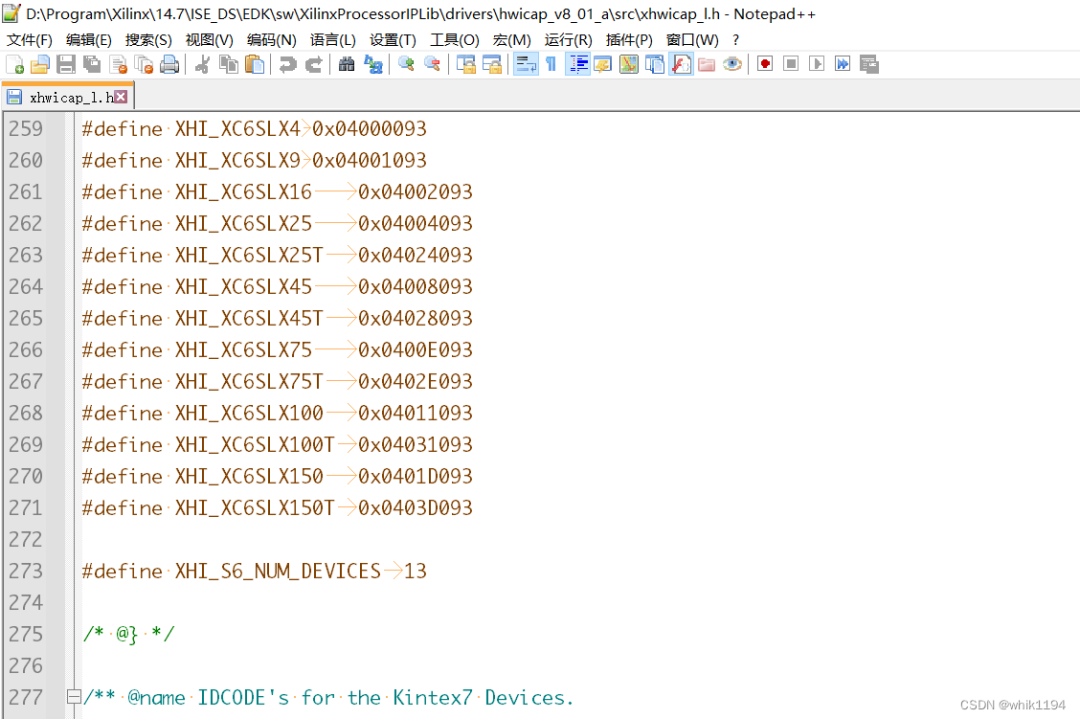

在ISE开发环境下，最后一个版本14.7，可以在以下安装路径的文件中获取到一些旧型号的IDCODE：

安装路径\Xilinx\14.7\ISE_DS\EDK\sw\XilinxProcessorIPLib\drivers\hwicap_v8_01_a\src\xhwicap_l.h

在Vivado开发环境下的xhwicap_l.h文件中，删除了IDCODE。

安装路径\Vivado\SDK\2018.3\data\embeddedsw\XilinxProcessorIPLib\drivers\hwicap_v11_0\src\xhwicap_l.h

方式3：BSDL文件

对于ZYNQ-7000系列，一直没有找到IDCODE相关的说明文档，终极解决办法就是直接从BSDL边界扫描文件中查找。关于边界扫描，这是一个非常有意思的JTAG技巧，我们后面再介绍。只要有了FPGA芯片型号对应的BSDL文件，就可以获取到IDCODE，而且BSDL文件在安装ISE或安装Vivado时，就会保存在安装路径下。

以查找ZYNQ-7000系列XC7Z100的IDCODE为例，ISE开发环境，BSDL文件位于：

D:\Program\Xilinx\14.7\ISE_DS\ISE\zynq\data\xc7z100*.bsd

Vivado开发环境，BSDL文件位于：

D:\Program\Xilinx\Vivado\SDK\2018.3\data\parts\xilinx\zynq\public\bsdl\xc7z100*.bsd

或者：

D:\Program\Xilinx\Vivado\Vivado\2018.3\data\parts\xilinx\zynq\public\bsdl\xc7z100*.bsd

所谓的BSDL文件，其实就是一个VHDL文件，我们以文本方式打开，直接搜索关键字IDCODE_REGISTER，会定位到如下位置：

二进制合并转换之后，就得到了我们想要的IDCODE：

attribute IDCODE_REGISTER of XC7Z100 : entity is
    "XXXX" &    -- version
    "0011011" & -- family
    "100110110" &   -- array size
    "00001001001" & -- manufacturer
    "1";        -- required by 1149.1


--二进制合并处理后
attribute IDCODE_REGISTER of XC7Z100 : entity is
    "XXXX" &    -- version
    0011011100110110000010010011        --0x03736093

所以，如果想要获取任何FPGA芯片的IDCODE，只需要获取对应的BSDL文件即可。

方法4：芯片IDCODE在线搜索网站

这里推荐一个在线的IDCODE搜索网站，其实本质是一个BSDL汇总网站：BSDL Files Library for JTAG

https://bsdl.info/index.htm

理论上任何一个支持JTAG的芯片型号，都会有一个IDCODE用来作为唯一标识。

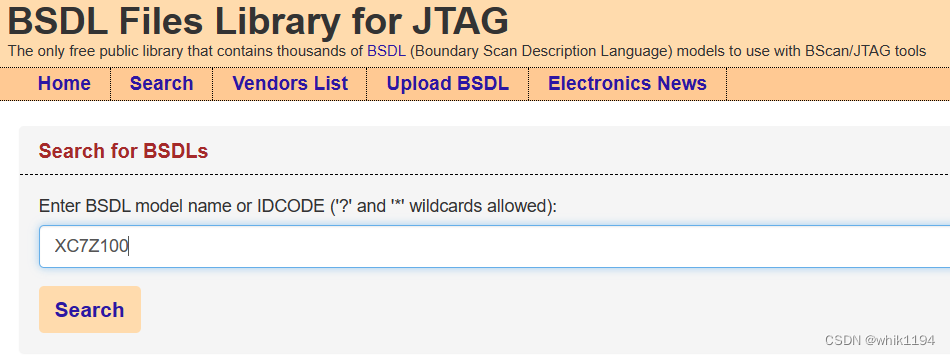

直接输入想要查找的芯片型号：

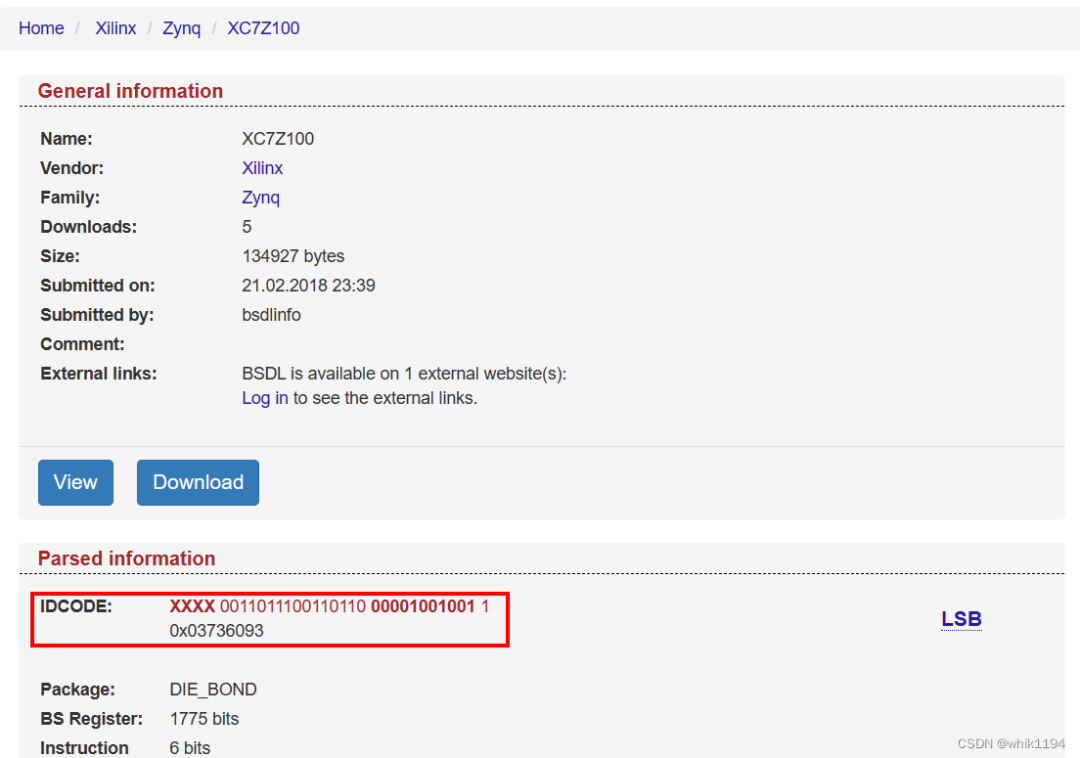

点开对应的BSDL文件：

可以看到，IDCODE为0x03736093。

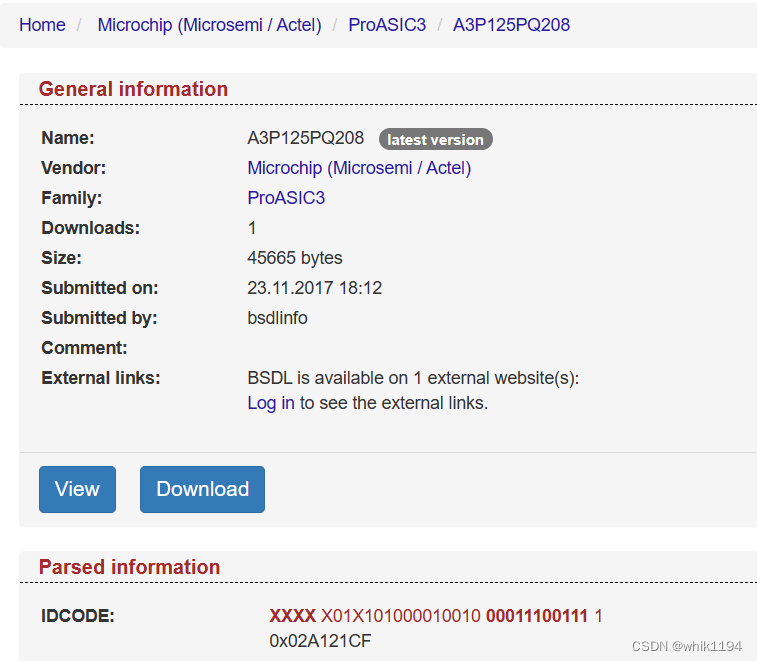

Microchip A3P125 FPGA芯片的IDCODE

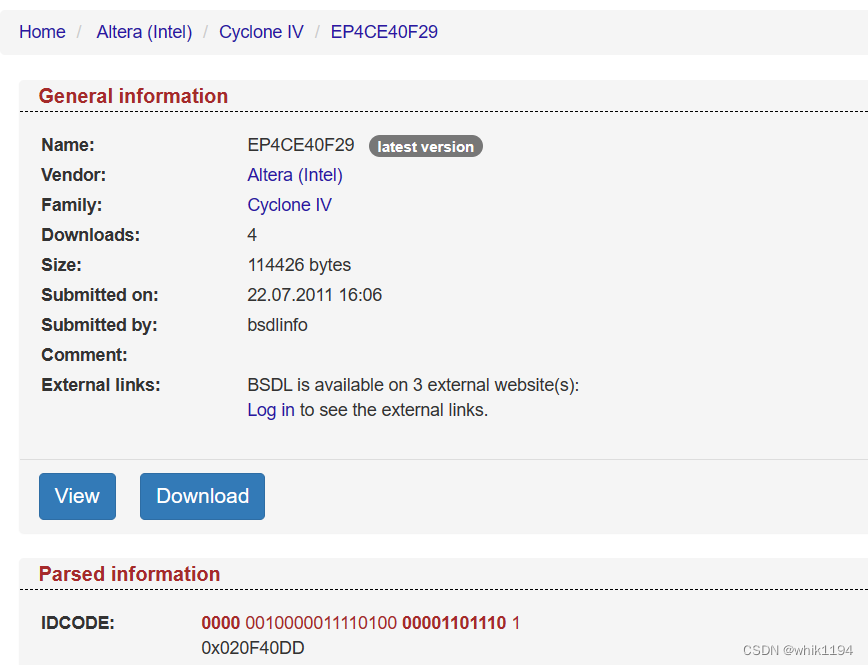

Altera EP4CE40F29 FPGA芯片IDCODE

Xilinx FPGA部分型号IDCODE汇总

/* Virtex4 Devices. */
#define IDCODE_XC4VLX15    0x01658093
#define IDCODE_XC4VLX25    0x0167C093
#define IDCODE_XC4VLX40    0x016A4093
#define IDCODE_XC4VLX60    0x016B4093
#define IDCODE_XC4VLX80    0x016D8093
#define IDCODE_XC4VLX100   0x01700093
#define IDCODE_XC4VLX160   0x01718093
#define IDCODE_XC4VLX200   0x01734093
#define IDCODE_XC4VSX25    0x02068093
#define IDCODE_XC4VSX35    0x02088093
#define IDCODE_XC4VSX55    0x020B0093
#define IDCODE_XC4VFX12    0x01E58093
#define IDCODE_XC4VFX20    0x01E64093
#define IDCODE_XC4VFX40    0x01E8C093
#define IDCODE_XC4VFX60    0x01EB4093
#define IDCODE_XC4VFX100   0x01EE4093
#define IDCODE_XC4VFX140   0x01F14093

#define IDCODE_V4_NUM_DEVICES    17

/* Virtex5 Devices */
#define IDCODE_XC5VLX30      0x0286E093
#define IDCODE_XC5VLX50      0x02896093
#define IDCODE_XC5VLX85      0x028AE093
#define IDCODE_XC5VLX110     0x028D6093
#define IDCODE_XC5VLX220     0x0290C093
#define IDCODE_XC5VLX330     0x0295C093
#define IDCODE_XC5VLX30T     0x02A6E093
#define IDCODE_XC5VLX50T     0x02A96093
#define IDCODE_XC5VLX85T     0x02AAE093
#define IDCODE_XC5VLX110T    0x02AD6093
#define IDCODE_XC5VLX220T    0x02B0C093
#define IDCODE_XC5VLX330T    0x02B5C093
#define IDCODE_XC5VSX35T     0x02E72093
#define IDCODE_XC5VSX50T     0x02E9A093
#define IDCODE_XC5VSX95T     0x02ECE093
#define IDCODE_XC5VFX30T     0x03276093
#define IDCODE_XC5VFX70T     0x032C6093
#define IDCODE_XC5VFX100T    0x032D8093
#define IDCODE_XC5VFX130T    0x03300093
#define IDCODE_XC5VFX200T    0x03334093

#define IDCODE_V5_NUM_DEVICES    20

/* Virtex6 Devices */
#define IDCODE_XC6VHX250T    0x042A2093
#define IDCODE_XC6VHX255T    0x042A4093
#define IDCODE_XC6VHX380T    0x042A8093
#define IDCODE_XC6VHX565T    0x042AC093
#define IDCODE_XC6VLX75T     0x04244093
#define IDCODE_XC6VLX130T    0x0424A093
#define IDCODE_XC6VLX195T    0x0424C093
#define IDCODE_XC6VLX240T    0x04250093
#define IDCODE_XC6VLX365T    0x04252093
#define IDCODE_XC6VLX550T    0x04256093
#define IDCODE_XC6VLX760     0x0423A093
#define IDCODE_XC6VSX315T    0x04286093
#define IDCODE_XC6VSX475T    0x04288093
#define IDCODE_XC6VCX75T     0x042C4093
#define IDCODE_XC6VCX130T    0x042CA093
#define IDCODE_XC6VCX195T    0x042CC093
#define IDCODE_XC6VCX240T    0x042D0093

#define IDCODE_V6_NUM_DEVICES     17

/* Spartan6 Devices. */
#define IDCODE_XC6SLX4      0x04000093
#define IDCODE_XC6SLX9      0x04001093
#define IDCODE_XC6SLX16     0x04002093
#define IDCODE_XC6SLX25     0x04004093
#define IDCODE_XC6SLX25T    0x04024093
#define IDCODE_XC6SLX45     0x04008093
#define IDCODE_XC6SLX45T    0x04028093
#define IDCODE_XC6SLX75     0x0400E093
#define IDCODE_XC6SLX75T    0x0402E093
#define IDCODE_XC6SLX100    0x04011093
#define IDCODE_XC6SLX100T   0x04031093
#define IDCODE_XC6SLX150    0x0401D093
#define IDCODE_XC6SLX150T   0x0403D093

#define IDCODE_S6_NUM_DEVICES    13

/* Kintex7 Devices. */
#define IDCODE_XC7K30T     0x03642093
#define IDCODE_XC7K70T     0x03647093
#define IDCODE_XC7K160T    0x0364C093
#define IDCODE_XC7K325T    0x03651093
#define IDCODE_XC7K410T    0x03656093
#define IDCODE_XC7K235T    0x0365B093
#define IDCODE_XC7K125T    0x0365C093
#define IDCODE_XC7K290T    0x0365D093
#define IDCODE_XC7K355T    0x03747093
#define IDCODE_XC7K420T    0x0374C093
#define IDCODE_XC7K480T    0x03751093

#define IDCODE_K7_NUM_DEVICES   11

/* Virtex7 Devices. */
#define IDCODE_XC7VX80T     0x03680093
#define IDCODE_XC7VX82T     0x03681093
#define IDCODE_XC7VX330T    0x03667093
#define IDCODE_XC7VX415T    0x03682093
#define IDCODE_XC7V450T     0x0366C093
#define IDCODE_XC7VX485T    0x03687093
#define IDCODE_XC7VX550T    0x03692093
#define IDCODE_XC7V585T     0x03671093
#define IDCODE_XC7VX690T    0x03691093
#define IDCODE_XC7VX980T    0x03696093

#define IDCODE_V7_NUM_DEVICES  10

/* Artix7 Devices. */
#define IDCODE_XC7A15      0x03627093
#define IDCODE_XC7A30T     0x0362D093
#define IDCODE_XC7A50T     0x0362C093
#define IDCODE_XC7A100T    0x03631093
#define IDCODE_XC7A200T    0x03636093
#define IDCODE_XC7A350T    0x0363B093

#define IDCODE_A7_NUM_DEVICES 6

/* Zynq Devices. Latest as of July 2023 */
#define IDCODE_XC7Z007        0x03723093
#define IDCODE_XC7Z010        0x03722093
#define IDCODE_XC7Z012        0x0373C093
#define IDCODE_XC7Z014        0x03728093
#define IDCODE_XC7Z015        0x0373B093
#define IDCODE_XC7Z020        0x03727093
#define IDCODE_XC7Z030        0x0372C093
#define IDCODE_XC7Z035        0x03732093
#define IDCODE_XC7Z045        0x03731093
#define IDCODE_XC7Z100        0x03736093

#define IDCODE_ZYNQ_NUM_DEVICES      10

END
