新款24G人体存在感应雷达模块 最远感应距离超过10米

HLK-LD1151H是海凌科最新推出的一款人体存在感应雷达模块，支持通过积累检测人体呼吸等微小幅度的运动来判断人体的存在。

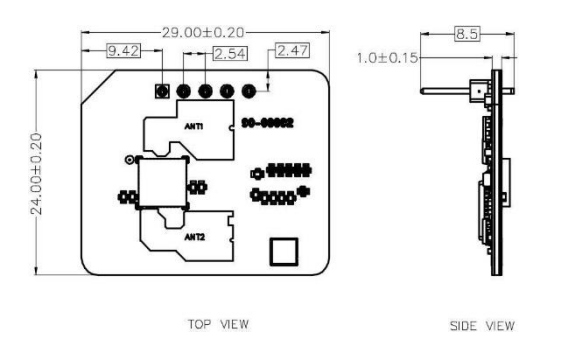

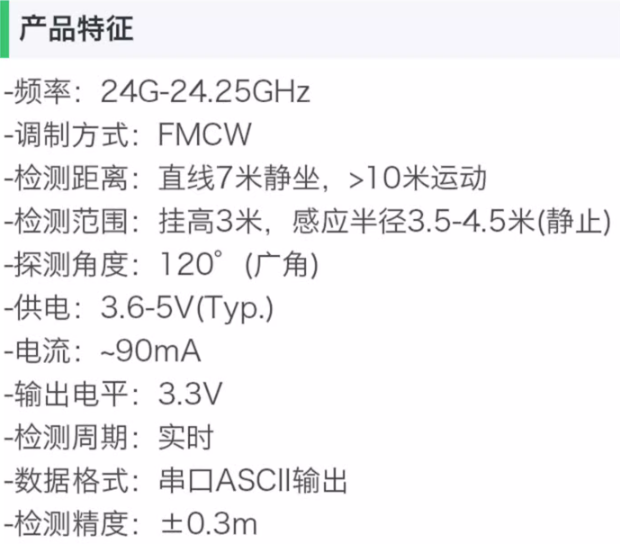

HLK-LD1151H人体存在检测雷达模块体积小巧，仅29X24mm。模块3.6-5V供电，工作平均电流为~90mA，峰值电流 220mA。

HLK-LD1151H对比其他的移动/运动检测雷达模块，其检测的精准度更高。

模块通过积累检测人体呼吸等微小幅度的运动来判断人体的存在，再加上模块的检测精度为±0.3m，因而人体的呼吸、打字等细微动作也可以被识别到，检测更加准确，不易漏报。

HLK-LD1151H雷达模块的径向距离为：

人体静止或者微小运动的检测范围为7 米，人体运动的检测范围为>10 米。

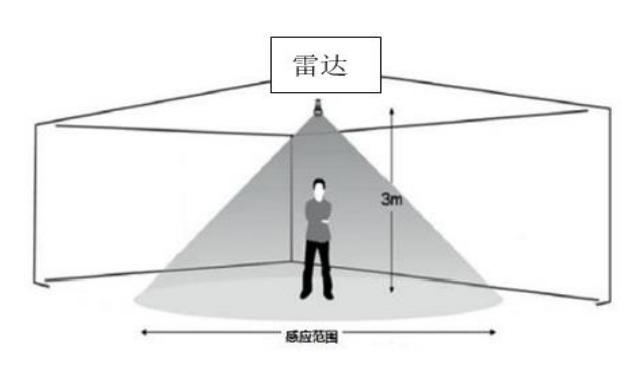

雷达模块支持挂高 3 米，静止人体检测覆盖半径 3.5~4.5 米。

HLK-LD1151H雷达模块支持不精准的距离检测，在上位机上面会输出距离信息，仅作参考。

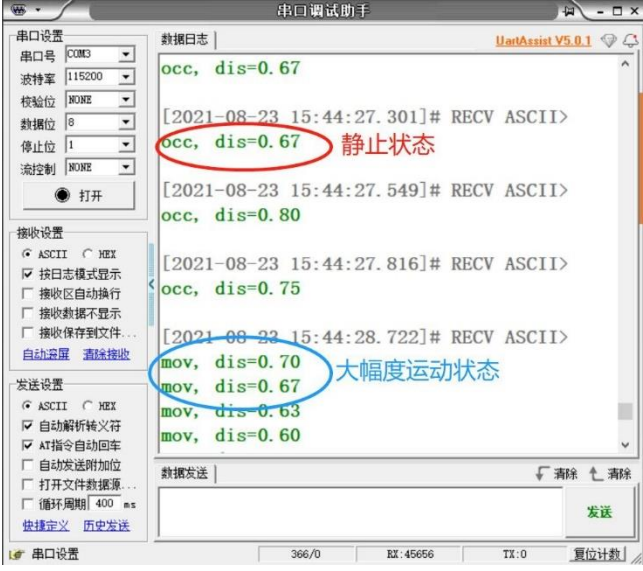

如上图所示 ，当雷达检测到较大幅度运动时，则输出 mov，dis=***。

当雷达检测到人体静止状态或者微小幅度动作时，则输出 occ，dis=***。

dis 代表目标距离，单位米。当雷达检测不到目标时，经过一段信号延时后输出 null。

基于HLK-LD1151H雷达模块可以精准检测人体的静止、微动和运动，因而可以用于人体感应自动报警系统。当有人进入被监控区域时，设备可以自动触发报警。

以家用门禁面板为例，模块可以人体静止和运动状态，当在固定范围内感应到有人存在，就可以触发点亮，实现人来灯亮、人走即灭，省时省电。

商业广告屏同理，当屏幕前方固定范围内感应到有人存在时，广告屏自动开启播放广告，人体静止站立在广告屏幕前时不会关闭。当广告屏钱没有人时，自动进入息屏状态，这样在一定程度上有效改善广告屏引起的光污染，也做到了绿色环保省电。

以常见的带灯光的化妆镜为例，当镜子上的灯感应到人体存在，就会自动点亮灯光。人在镜子前面处于如敷面膜、涂口红等静坐或者微动状态时，镜子前面的灯会维持点亮状态，只有在感应到人离开镜子并且持续一段时间后，灯才会灭。

HLK-LD1151H雷达模块可以用于新能源车位监测，将雷达模组安装在充电桩内，就可以通过检测车位上是否有车来判定车位是否被占用，从而实现车位状态检测。

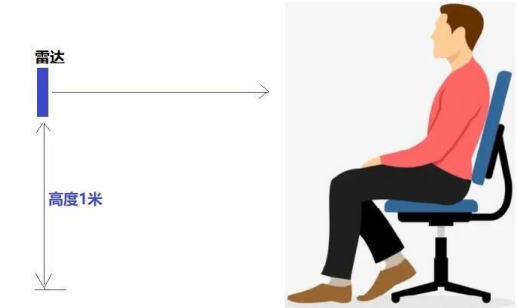

安装高度 1 米，测量时人体正对雷达。测试静坐及走动两种状态下的覆盖范围。

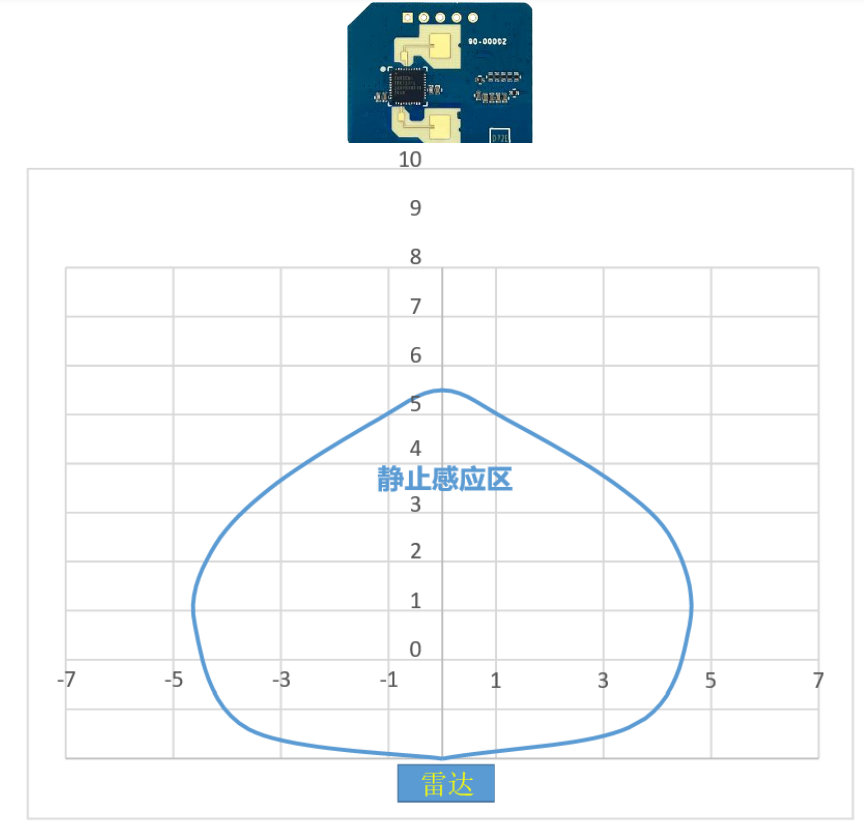

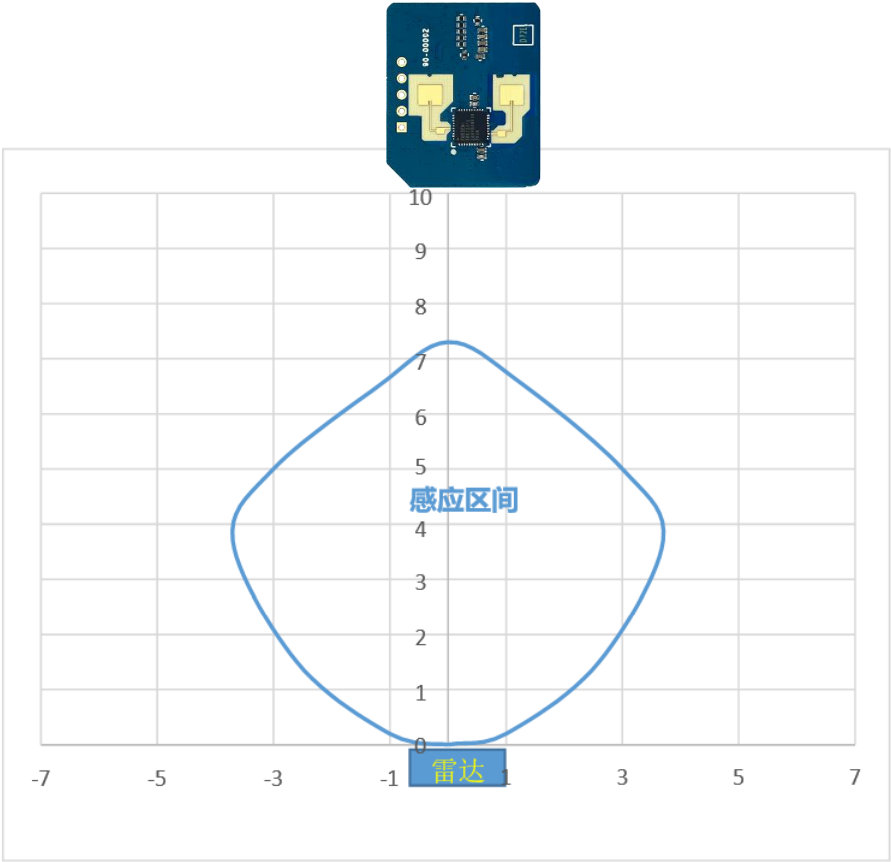

下图展示雷达天线面垂直摆放时，检测静坐状态时的覆盖范围。灵敏度设置为mth1=mth2=mth3=50，供参考。蓝色区域内为静止存在感应区。

下图展示雷达天线面水平摆放时，检测静坐状态时的覆盖范围。灵敏度设置为mth1=mth2=mth3=50，供参考。

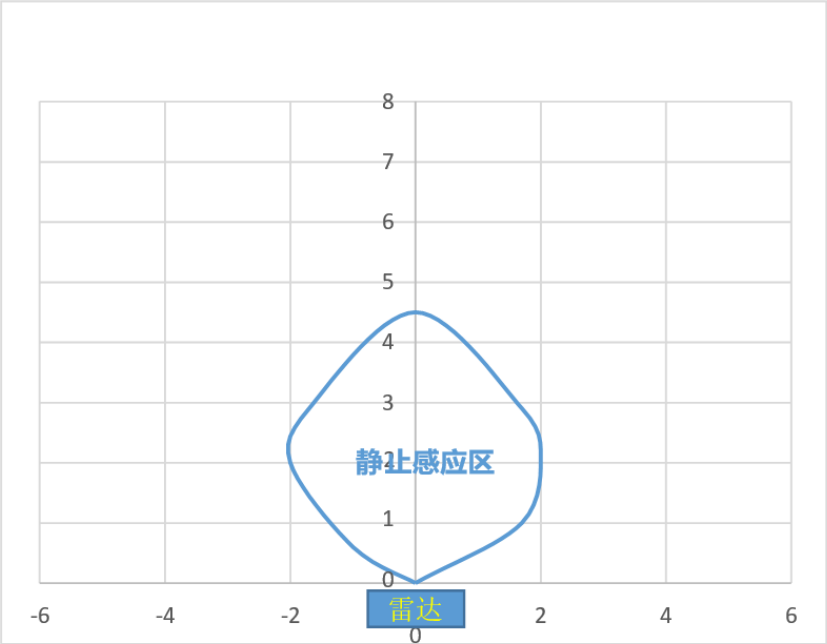

下图为 mth1=50，mth2=150，mth3=200 的水平放置静坐检测范围，供参考。用于空间较小的环境。

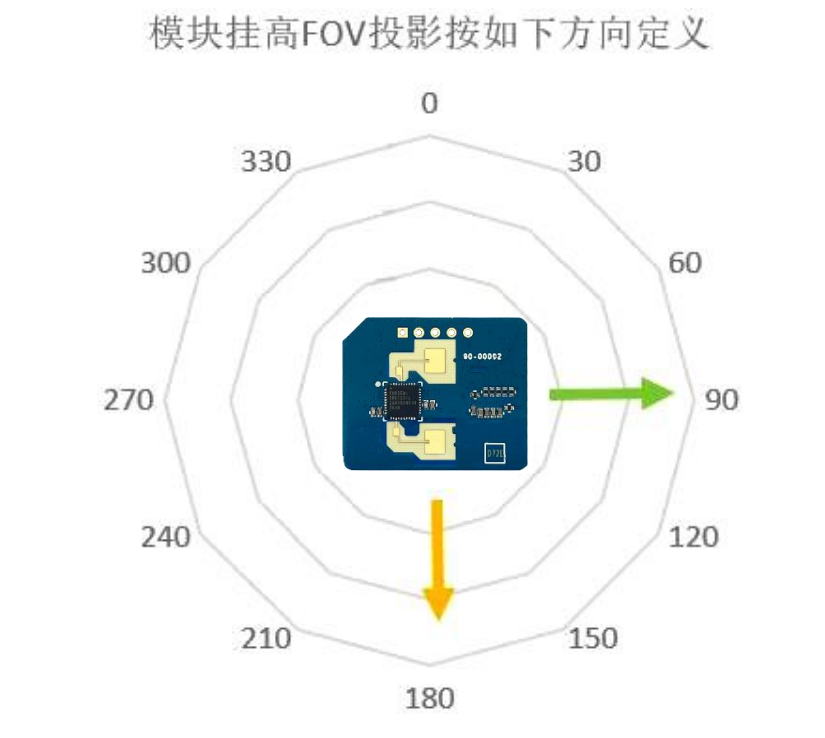

本模块也可挂高做人体存在检测。我们的测试场景为挂高 3 米，测量人体静坐及走动的 FOV。

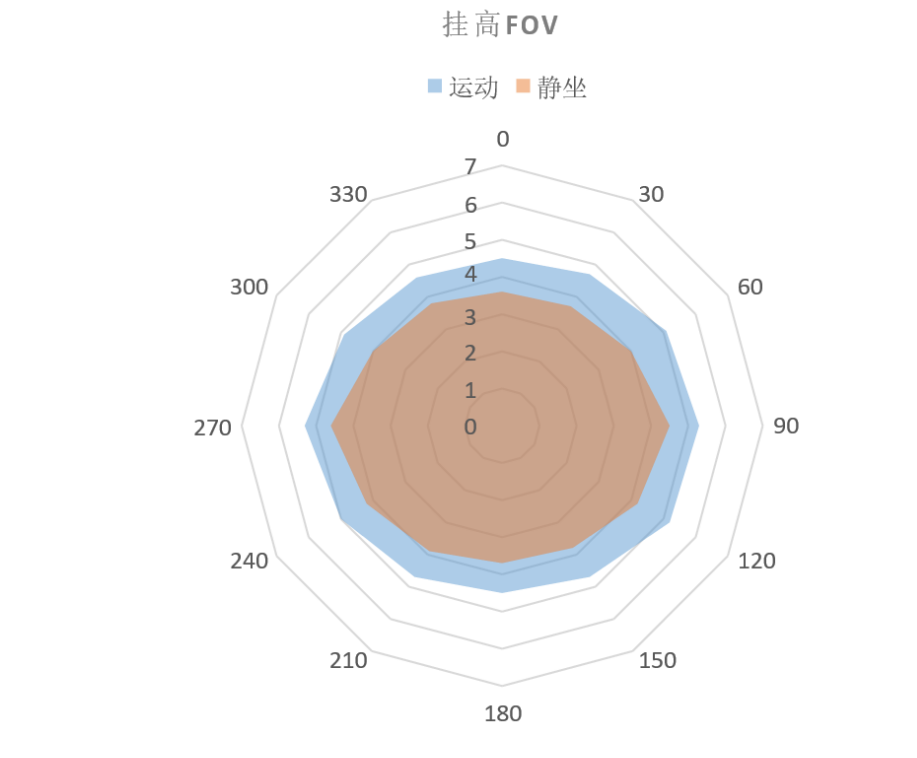

蓝色区域内为移动感应区，橙色区域内为静止存在感应区。参考灵敏度mth1=mth2=mth3=50

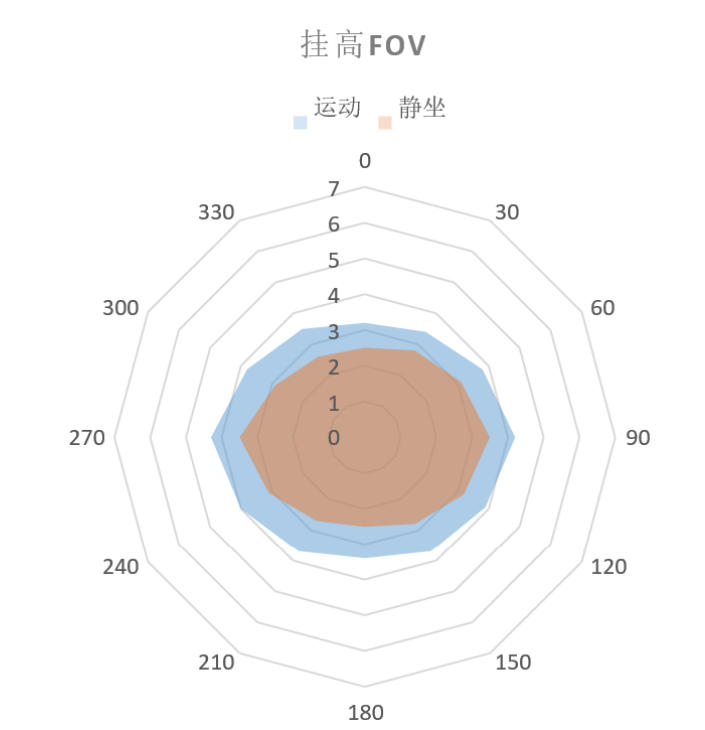

对于空间较小的应用环境，提供一组降低灵敏度的覆盖范围，供参考。mth1=50，mth2=150，mth3=200

HLK-LD1151H雷达模块支持感应人体静止、微动、运动，感应距离静止7米，运动>10米，支持上位机检测，应用范围广泛，感兴趣的朋友赶紧冲冲冲~
