AI 大模型狂飙的背后：高性能计算网络是如何“织”成的？

ChatGPT 的爆火掀起了 AI 大模型狂飙热潮，随着国内外原来越多的 AI 大模型应用落地，AI 算力需求快速增加。在算力的背后，网络起到至关重要的作用——网络性能决定 GPU 集群算力，网络可用性决定 GPU 集群算力稳定性。因此，高性能与高可用的网络对 AI 大模型的构建尤为重要。

6 月 26 日，腾讯云举办《面向 AI 大模型的高性能网络》沟通会，首次对外完整披露自研星脉高性能计算网络，并梳理了腾讯的网络架构演进历程。会后，腾讯云副总裁王亚晨、腾讯云数据中心网络总监李翔接受了 InfoQ 在内的媒体采访，进一步分享面向 AI 大模型的高性能网络是如何构建的。

据了解，星脉网络具备业界最高的 3.2T 通信带宽，可提升 40% 的 GPU 利用率、节省 30%~60% 的模型训练成本，进而能为 AI 大模型带来 10 倍通信性能提升。基于腾讯云新一代算力集群，可支持 10 万卡的超大计算规模。

王亚晨表示：“星脉网络是为大模型而生。它所提供的大带宽、高利用率以及零丢包的高性能网络服务，将助力算力瓶颈的突破，进一步释放 AI 潜能，全面提升企业大模型的训练效率，在云上加速大模型技术的迭代升级和落地应用。”

AI 大模型训练需要海量算力的支撑，而这些算力无法由单台服务器提供，需要由大量的服务器作为节点，通过高速网络组成集群，服务器之间互联互通，相互协作完成任务。有数据显示，GPT-3.5 的训练使用了微软专门建设的 AI 计算系统，由 1 万个 V100 GPU 组成的高性能网络集群，总算力消耗约 3640 PF-days (假如每秒计算一千万亿次，需要计算 3640 天)。

如此大规模、长时间的 GPU 集群训练任务，仅仅是单次计算迭代内梯度同步需要的通信量就达到了百 GB 量级，此外还有各种并行模式、加速框架引入的通信需求。如果网络的带宽不够大、延时长，不仅会让算力边际递减，还增加了大模型训练的时间成本。因此，大带宽、高利用率、无损的高性能网络至关重要。

王亚晨表示，大模型运算实际上是一个通信过程，一部分 GPU 进行运算，运算完成后还需要与其他 GPU 之间交互数据。通信带宽越大，数据传输越快，GPU 利用率越高，等待时间就会越少。此外，大模型训练对时延和丢包要求也比较高。“假设有很多 GPU 运算同一个任务，因为有木桶效应存在，一定要等花费时间最长的 GPU 运算完之后，才能完成一个运算任务。AI 对于时延的敏感度比 CPU 高很多，所以一定要把木桶效应消除，把时延控制在非常短的水平，让 GPU 的效率更高。此外，和带宽、时延相比，丢包对 GPU 效率的影响更加明显，一旦丢包就需要重传，重新进行 GPU 的训练。”

王亚晨认为，大集群不等于大算力。集群训练会引入额外的通信开销，导致 N 个 GPU 算力达不到单个 GPU 算力的 N 倍。这也意味着，一味地增加 GPU 卡或计算节点，并不能线性地提升算力收益。“GPU 利用率的合理水平大概是在 60% 左右。”王亚晨说道。

要想通过集群发挥出更强的算力，计算节点需协同工作并共享计算结果，需要优化服务器之间的通信、拓扑、模型并行、流水并行等底层问题。高速、低延迟的网络连接可以缩短两个节点之间同步梯度信息的时间，使得整个训练过程变得更快。同时，降低不必要的计算资源消耗，使计算节点能够专注于运行训练任务。

据介绍，腾讯网络主要提供的功能是“连接”，一是连接用户到机器的流量，二是连接机器到机器的流量。目前，腾讯的网络架构主要分三大部分：

• ECN 架构，表示不同类型的客户通过多种网络方式接入云上虚拟网络，这一块主要是外联架构，主要包括终端用户、企业用户、物联网用户分别通过运营商专线、企业专线、边缘网关接入腾讯数据中心。

• DCI 网络，主要是数据中心之间的互联，实现一个城市多数据中心或者多个城市的数据中心进行互联，底层会用到光纤传输。

• DCN，主要是数据中心的网络，这部分的任务是实现数据中心里面超过 10 万或者几十万服务器进行无阻塞的连接。

腾讯通过 ECN、DCI、DCN 等网络，把用户和业务服务器连接起来，并且把数百万台服务器连接起来。

王亚晨表示，AI 大模型的发展驱动了 DCN 网络代际演进。

在移动互联网时代，腾讯的业务以 to C 为主，数据中心网络服务器规模并不大，当时主要解决的是数据中心、服务器之间的互联，以及运营商之间的互联。所以那时数据中心流量特征很明显，基本都是外部访问的流量，对网络的时延和丢包要求也不高。

随着移动互联网以及云的快速发展，数据中心网络流量模型发生了变化，除了有从运营商访问过来的南北向流量，也有数据中心之间互访的东西向流量，对网络的时延要求也是从前的 10 倍。为了降低设备故障对网络的影响，腾讯采用多平面设计，并引入了控制器的概念，把转发面和控制面进行分离。用定制的设备、多平面以及 SDN 的路由器控制，将故障的解决时间控制在一分钟之内。

在 AI 大模型时代，数据中心网络流量模型进一步发生变化。“到了 AI 大模型时代，我们发现东西向流量比以前大了很多，尤其是 AI 在训练的时候，几乎没有什么南北向流量。我们预计如果大模型逐渐成熟，明年大模型数据中心流量南北向流量可能会有所增长，因为推理需求会上来。但就现在而言，东西向流量需求非常大，我们 DCN 网络设计会把南北向流量和东西向流量分开，以前是耦合在一张网络里，基础网络都是一套交换机，只是分不同层。但到了 GPU 时代，我们需要专门为 GPU 构建一层高性能网络。”王亚晨说道。

基于此，腾讯打造出了高性能网络星脉：具备业界最高的 3.2T 通信带宽，能提升 40% 的 GPU 利用率，节省 30%~60% 的模型训练成本，为 AI 大模型带来 10 倍通信性能提升。基于腾讯云新一代算力集群 HCC，可支持 10 万卡的超大计算规模。

据李翔介绍，腾讯网络大概由大大小小几十个组件组成，数据中心网络是其中最大、历史最悠久的一个。在 PC 和移动互联网时代，数据中心网络主要解决的是规模问题。而进入算力时代，业务对算力网络有了更高的要求。

“举个例子，如果说过去两个阶段数据中心网络是‘村村通’，解决大规模部署和广覆盖的问题，那么在算力时代，数据中心网络就是全自动化、无拥塞的高速公路。”李翔表示，AI 大模型对互联有比较高的要求，几千张 GPU 协同计算，如果出现任何一个丢包阻塞，那么全部都要降速，这种降速 1 分钟就有几十万的损失。

基于此，腾讯云开始搭建算力集群。4 月 14 日，腾讯云正式发布面向大模型训练的新一代 HCC（High-Performance Computing Cluster）高性能计算集群。网络层面，计算节点间存在海量的数据交互需求，随着集群规模扩大，通信性能会直接影响训练效率。腾讯自研的星脉网络，为新一代集群带来了业界最高的 3.2T 的超高通信带宽。

据介绍，腾讯对大模型集群网络做了以下几大优化：

（1）采用高性能 RDMA 网络

RDMA（GPU 之间直接通信），是一种高性能、低延迟的网络通信技术，主要用于数据中心高性能计算，允许计算节点之间直接通过 GPU 进行数据传输，无需操作系统内核和 CPU 的参与。这种数据传输方法可以显著提高吞吐量并降低延迟，从而使计算节点之间的通信更加高效。

过往的数据中心 VPC 网络，在源服务器与目标服务器之间传输时，需要经过多层协议栈的处理，过往数据每一层都会产生延迟，而腾讯自研的星脉 RDMA 网络，可以让 GPU 之间直接进行数据通信。

打个比方，就像之前货物在运输途中需要多次分拣和打包，现在通过高速传送带、不经过中间环节，货物直接送到目的地

同时，由于星脉 RDMA 直接在 GPU 中传输数据，CPU 资源得以节省，从而提高计算节点的整体性能和效率。

（2）自研网络协议（TiTa）

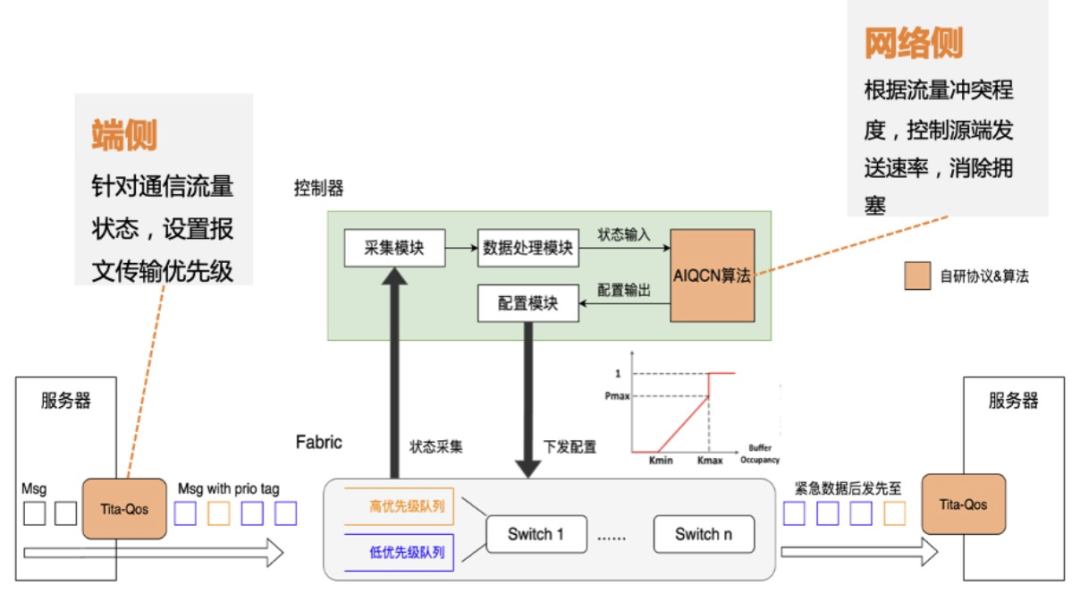

在网络协议上，腾讯云通过自研 TiTa 协议，让数据交换不拥塞、时延低，使星脉网络可以实现 90% 负载 0 丢包。

网络协议是在计算节点之间传输数据的规则和标准，主要关注数据传输的控制方式，能改善网络连接性能、通信效率和延迟问题。

为了满足大型模型训练中的超低时延、无损和超大带宽要求，传统的网络协议由于其固有的设计与性能限制，无法满足这些需求，还需要对“交通规则”进行优化。

星脉网络采用的自研端网协同协议 TiTa，可提供更高的网络通信性能，特别是在满足大规模参数模型训练的需求方面。TiTa 协议内嵌拥塞控制算法，以实时监控网络状态并进行通信优化，使得数据传输更加流畅且延迟降低。

（3）定制化高性能集合通信库 TCCL

通信库在训练过程中负责管理计算节点间的数据通信。面对定制设计的高性能组网架构，业界开源的 GPU 集合通信库（比如 NCCL）并不能将网络的通信性能发挥到极致，从而影响大模型训练的集群效率。

为解决星脉网络的适配问题，腾讯云还为星脉定制了高性能集合通信库 TCCL（Tencent Collective Communication Library），相对业界开源集合通信库，可以提升 40% 左右的通信性能。

并在网卡设备管理、全局网络路由、拓扑感知亲和性调度、网络故障自动告警等方面融入了定制设计的解决方案。

（4）多轨道网络架构

星脉网络对通信流量做了基于多轨道的流量亲和性规划，使得集群通信效率达 80% 以上。

多轨道流量聚合架构将不同服务器上位于相同位置的网卡，都归属于同一 ToR switch；不同位置的网卡，归属于不同的 ToR switch。由于每个服务器有 8 张计算平面网卡，这样整个计算网络平面从物理上划分为 8 个独立并行的轨道平面。

在多轨道网络架构中，AI 训练产生的通信需求（AllReduce、All-to-All 等）可以用多个轨道并行传输加速，并且大部分流量都聚合在轨道内传输（只经过一级 ToR switch），小部分流量才会跨轨道传输（需要经过二级 switch），大幅减轻了大规模下的网络通信压力。

（5）异构网络自适应通信

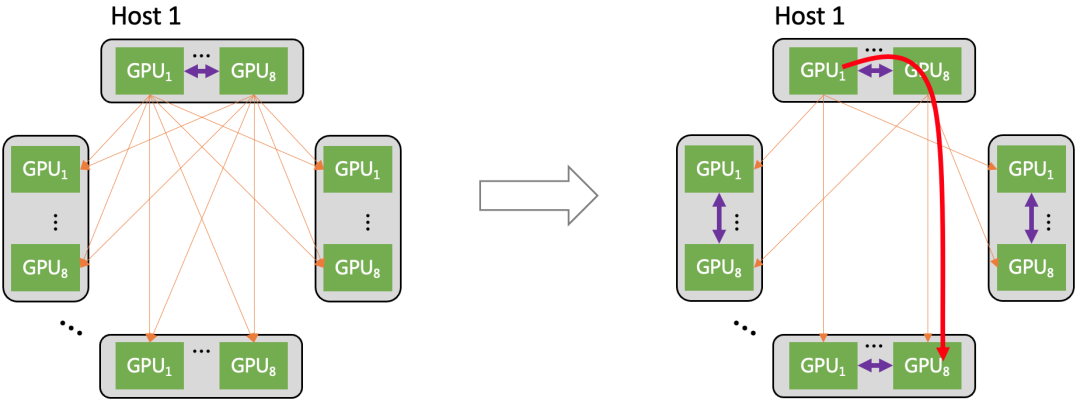

大规模 AI 训练集群架构中，GPU 之间的通信实际上由多种形式的网络来承载的：机间网络（网卡 + 交换机）与机内网络（NVLink/NVSwitch 网络、PCIe 总线网络）。

星脉网络将机间、机内两种网络同时利用起来，达成异构网络之间的联合通信优化，使大规模 All-to-All 通信在业务典型 message size 下的传输性能提升达 30%。

（6）自研全栈网络运营系统

为确保星脉网络的高可用性，腾讯云还自研了端到端全栈网络运营系统，先是实现了端网部署一体化以及一键故障定位，提升高性能网络的易用性，进而通过精细化监控与自愈手段，提升可用性，为极致性能的星脉网络提供全方位运营保障。

具体应用成效方面，大模型训练系统的整体部署时间可以从 19 天缩减至 4.5 天，保证基础配置 100% 准确，并让系统故障的排查时间由天级降低至每分钟级，故障的自愈时间缩短到秒级。

AI 大模型时代给网络带来了新的机遇与挑战。随着 GPU 算力的持续提升，GPU 集群网络架构也需要不断迭代升级。

王亚晨表示，未来，星脉网络将围绕算力网卡、高效转发、在网计算、高速互联四大方向持续迭代。“这四个迭代方向也与我们面临的痛点相关，目前我们重点发力算力网卡和高效转发这两大方向。其中，算力网卡需要与交换机做配合，实现更优的、类似主动预测控制的机制，让网络更不容易拥塞；高效转发方面，之后可能会变成定长包的转发机制，这样也能保证整体效率。”
