浅谈Verilog/System Verilog和C的几种交互方式
新闻资讯
2023-06-07 12:05
61
0

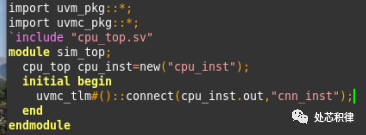

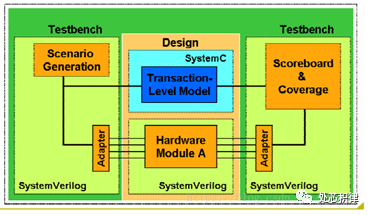

最近群里有人问我system Verilog和C怎么交互？在网上搜了一圈，发现相关资料比较少。所以，今天就给大家讲一讲system Verilog和C的交互。PLI全称Program Language Interface，程序员可以通过PLI在verilog中调用C函数，这种访问是双向的。这些用户定义的系统任务和函数的名称必须以美元符号"$" 开头。大家用得比较多的PLI函数有$display,$finish等。用户可以自定义PLI函数，下面是一个简单的PLI应用例子。第二种：System Verilog通过DPI和C进行交互。为了更加简洁的连接C，system verilog 引入了DPI（Direct Programming Interface）。只要使用import声明和使用，导入一个C子程序，就可以像调用System Verilog中的子程序一样来调用它。相反，如果C想用system verilog里面的函数用export 声明即可。下面是一个简单的例子。第三种：System Verilog和C的交互方式是通过TLM1.0或者TLM2.0进行交互。这种交互方式主要应用在System Verilog 和systemc 上。对于systemc一般人用得比较少，所以这类交互也比较少用。下面是一个简单的例子。Systemc的编码，其中cnn_inst的接口in是tlm1/tlm2类型port。System verilog的编码，cpu_inst.out 为tlm1/tlm2类型的port。第四种：通过CPU执行C代码，从而实现verilog 和C的交互。C代码通过工具链编译成CPU可以执行的汇编指令，再将汇编指令转成对应的指令代码，然后通过CPU读取指令代码产生激励，实现C代码所描述的功能。以上是Verilog/System Verilog 和C的几种交互模式，小伙伴们学会了吗？
文章引用微信公众号"嵌入式微处理器",如有侵权,请联系管理员删除!
