英雄联盟比赛选手的六芒星能力图动画是如何制作的？

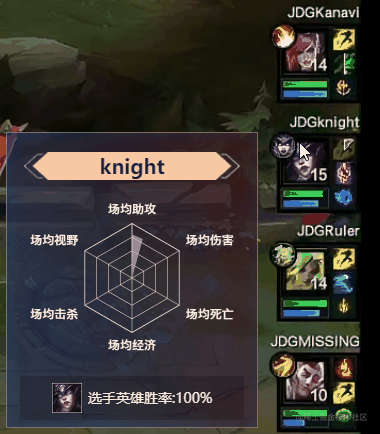

最近，在看 LPL 比赛的时候，看到这样一个有意思的六芒星能力图动画：

今天，我们就来使用纯 CSS 实现这样一个动画效果！

实现背景网格

对于如下这样一个背景网格，最好的方式当然肯定是切图，或者使用 SVG 路径。

如果一定要使用 CSS，勉强也能做，这就涉及了不规则图形边框效果，我们有一些方式可以实现，可以参考一下这几篇文章：

• 现代 CSS 高阶技巧，不规则边框解决方案^[1]
• 有意思！不规则边框的生成方案^[2]

这里，我们可以使用 drop-shadow()，大致实现一下这个效果，核心步骤：

1. 通过叠加实现一个六边形图形
2. 利用 drop-shadow() 实现边框效果

用动图演示一下，大概是这样：

代码如下：

<div></div>

div {
    position: relative;
    width: 150px;
    height: 260px;
    background: #fff;
    filter:
        drop-shadow(0 0 .5px #333)
        drop-shadow(0 0 .5px #333)
        drop-shadow(0 0 .5px #333);
    &::before,
    &::after {
        content: "";
        position: absolute;
        inset: 0;
        background: inherit;
    }
    &::before {
        transform: rotate(60deg);
    }
    &::after {
        transform: rotate(-60deg);
    }
}

效果如下：

只需要多叠加几次，配合 3 条直线，整个背景就能很快的画出来，完整的代码，使用 SASS 表示如下：

<div class="g-container">
    <ul class="g-bg">
        <li></li>
        <li></li>
        <li></li>
        <li></li>
        <li></li>
    </ul>
</div>

.g-container {
    position: relative;
    width: 300px;
    height: 300px;
}
.g-bg {
    position: absolute;
    inset: 0;

    &::after {
        content: "";
        position: absolute;
        inset: 20px 0;
        z-index: 6;
        background:
            linear-gradient(transparent, transparent calc(50% - .5px), #333 calc(50% - .5px), #333 calc(50% + .5px), transparent calc(50% + .5px), transparent),
            linear-gradient(120deg, transparent, transparent calc(50% - 1px), #333 calc(50% - .5px), #333 calc(50% + .5px), transparent calc(50% + 1px), transparent),
            linear-gradient(240deg, transparent, transparent calc(50% - 1px), #333 calc(50% - .5px), #333 calc(50% + .5px), transparent calc(50% + 1px), transparent);
        clip-path: polygon(25% 0%, 75% 0%, 100% 50%, 75% 100%, 25% 100%, 0% 50%);
    }

    li {
        --rotate: 0deg;
        position: absolute;
        width: 150px;
        height: 260px;
        translate: -50% -50%;
        left: 50%;
        top: 50%;
        background: #fff;
        filter:
            drop-shadow(0 0 .5px #333)
            drop-shadow(0 0 .5px #333)
            drop-shadow(0 0 .5px #333);

        &::before,
        &::after {
            content: "";
            position: absolute;
            inset: 0;
            background: inherit;
        }
        &::before {
            transform: rotate(60deg);
        }
        &::after {
            transform: rotate(-60deg);
        }
    }
    @for $i from 1 to 5 {
        li:nth-child(#{$i}) {
            z-index: #{$i};
            width:  #{(1 - $i / 5) * 150}px;
            height: #{(1 - $i / 5) * 260}px;
        }
    }
}

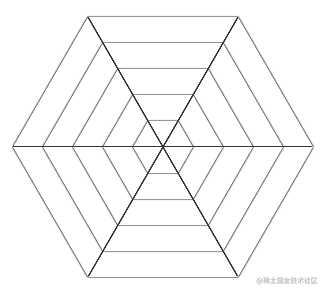

背景网格就出来了：

实现六芒星样式

有了背景图，接下来，我们只需要实现六芒星效果图加上动画即可。

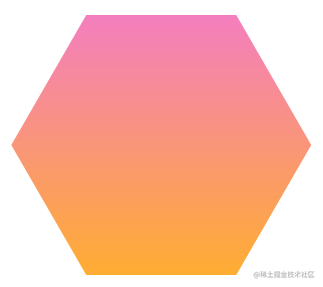

要实现这么一个图形其实非常简单，利用 clip-path 裁剪即可：

只需要两步：

1. 实现一个渐变图形
2. 利用 clip-path 进行裁剪

核心代码：

<div></div>
···
```CSS
div {
    background: linear-gradient(rgba(241,94,174, .8), rgba(255, 152, 0, .8));
    clip-path: polygon(25% 0%, 75% 0%, 100% 50%, 75% 100%, 25% 100%, 0% 50%);
}

当然，我们可以把坐标点当成参数，把坐标点计算好后，通过内联标签的 style 传递进 CSS 中，这样，就可以展示不同基于的六芒星的图案。

像是这样：

<div style="--polygon: 30% 10%, 75% 1%, 94% 51%, 71% 94%, 44% 60%, 8% 50%"></div>
<div style="--polygon: 25% 0%, 75% 0%, 100% 50%, 75% 100%, 25% 100%, 0% 50%"></div>
···
```CSS
div {
    background: linear-gradient(rgba(241,94,174, .8), rgba(255, 152, 0, .8));
    clip-path: polygon(var(--polygon));
}

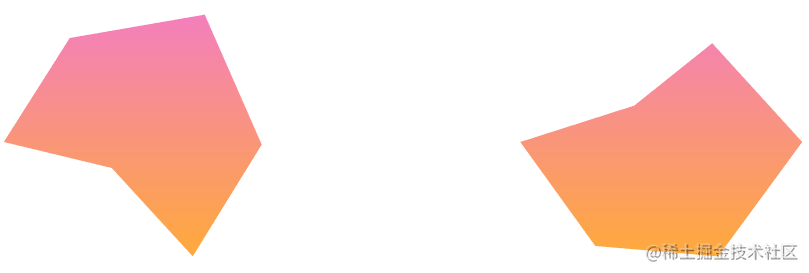

这样就能快速得到不同的图形：

借助 CSS @property 实现动画 Hover 效果

最后一步，我们只需要实现 Hover 动画即可。

这里，我们需要借助 CSS @property 实现。

关于 CSS @property，还不太了解的同学，可以参考：CSS @property，让不可能变可能^[3]。

这里其实就是一个饼图动画，首先，我们来实现一个动态的饼图动画。

假设，我们有如下结构：

<div></div>

.normal {
    width: 200px;
    height: 200px;
    border-radius: 50%;
    background: conic-gradient(yellowgreen, yellowgreen 25%, transparent 25%, transparent 100%);
    transition: background 300ms;

    &:hover {
        background: conic-gradient(yellowgreen, yellowgreen 60%, transparent 60.1%, transparent 100%);
    }
}

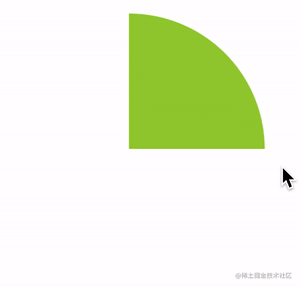

将会得到这样一种效果，由于 conic-gradient 是不支持过渡动画的，得到的是一帧向另外一帧的直接变化：

好，使用 CSS @property 自定义变量改造一下：

@property --per {
  syntax: '<percentage>';
  inherits: false;
  initial-value: 25%;
}

div {
    background: conic-gradient(yellowgreen, yellowgreen var(--per), transparent var(--per), transparent 100%);
    transition: --per 300ms linear;

    &:hover {
        --per: 60%;
    }
}

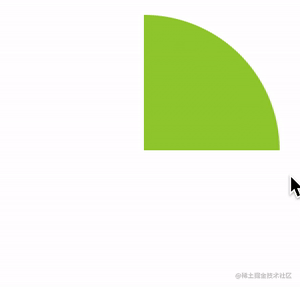

看看改造后的效果，借助 CSS @property 自定义变量，我们能够实现过往无法实现的过渡动画效果：

CodePode Demo -- conic-gradient 配合 CSS @property 实现饼图动画^[4]

在本 DEMO 中，我们会运用一样的技巧，只不过，我们会把 CSS @property 自定义变量运用在 mask 上，通过 mask 的遮罩效果，实现 Hover 过程的展示动画。

关于 mask，还不太了解的同学，可以参考：奇妙的 CSS MASK^[5]。

核心代码如下：

<div class="g-content" style="--polygon: 43% 36%, 69% 12%, 99% 50%, 71% 94%, 30% 90%, 5% 50%"></div>

@property --per {
  syntax: '<percentage> | <angle>';
  inherits: false;
  initial-value: 360deg;
}
.g-content {
    position: absolute;
    inset: 20px 0;
    z-index: 10;
    mask: conic-gradient(#000, #000 var(--per), transparent var(--per), transparent 360deg);

    &:hover {
        animation: hoverPie 600ms ease-in-out;
    }

    &::before {
        content: "";
        position: absolute;
        inset: 0;
        background: linear-gradient(rgba(241,94,174, .8), rgba(255, 152, 0, .8));
        clip-path: polygon(var(--polygon));
    }
}
@keyframes hoverPie {
    0% {
        --per: 0deg;
    }
    100% {
        --per: 360deg;
    }
}

这里：

1. 我们用元素的 &::before 实现了我们上述说的六芒星样式图
2. 利用元素本身的 mask 配合一个 CSS @property 属性实现遮罩动画

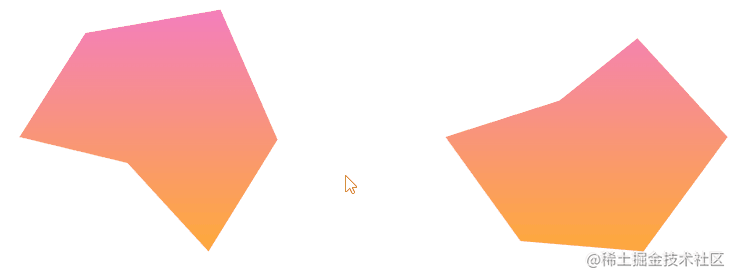

整体 Hover 上去的效果如下：

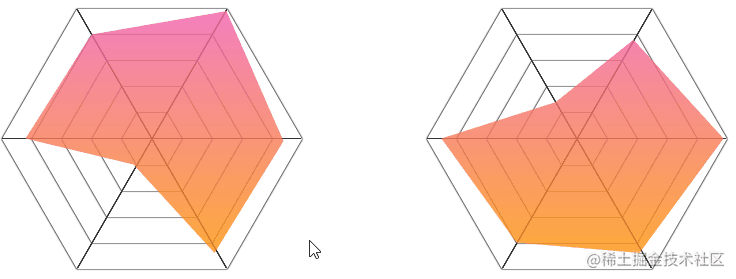

我们把上述所有的内容融合一下，就能得到完整的效果：

至此，我们就大致还原了整个效果，撒花！

完整的代码，你可以戳这里：CodePen - LPL Player Hexagram Ability Chart Animation(https://codepen.io/Chokcoco/pen/OJooXex)

最后

好了，本文到此结束，希望本文对你有所帮助 :)

想 Get 到最有意思的 CSS 资讯，千万不要错过我的公众号 -- iCSS前端趣闻 😄

更多精彩 CSS 技术文章汇总在我的 Github -- iCSS^[6] ，持续更新，欢迎点个 star 订阅收藏。

如果还有什么疑问或者建议，可以多多交流，原创文章，文笔有限，才疏学浅，文中若有不正之处，万望告知。
