OpenHarmony上实现逐帧动画

新闻资讯 2023-06-14 18:51 75 0

逐帧动画是常见的一种动画呈现形式，本例就为大家介绍如何通过 translate()，setInterval()，clearAllInterval() 等方法实现逐帧动画。

效果呈现

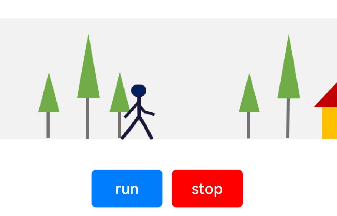

本例最终效果如上图：

点击“run”按钮，火柴人开始走动。
点击“stop”按钮，火柴人停止走动。

运行环境

本例基于以下环境开发，开发者也可以基于其他适配的版本进行开发：

IDE：DevEco Studio 3.1 Release
SDK：Ohos_sdk_public 3.2.12.5(API Version 9 Release)

实现思路

本例的实现有两个关键点：

①将连续走动的火柴人拆分为多帧静态图像，在固定的时间间隔内逐帧将图像移动到动画窗口，间隔时间要小于肉眼可察觉的时间。循环上述动作，就可以实现火柴人的走动动画。

火柴人静态图像如下：

将背景图片以固定速度相对于火柴人走动方向反方向移动，从而实现火柴人向前走动的效果。

背景图如下：

本例使用 translate() 控制火柴人的移动，用 backgroundImagePosition() 控制背景图的移动。

另外，通过 setInterval() 设置火柴人移动的时间间隔，通过 clearAllInterval() 清除移动。

开发步骤

①搭建 UI 框架

使用两个 Row 组件分别呈现背景图和火柴人，第二个 Row 组件作为第一个 Row 组件的子组件，父 Row 组件的背景设置为背景图，子 Row 组件中添加 Image 组件用来呈现火柴人单帧图像。

@Entry
@Component
export default struct frameAnimation {
  build() {
    Column() {
      // 父Row组件
      Row() {
        // 子Row组件
        Row() {
          // 通过Image组件显示火柴人图像
          Image($r("app.media.man")).height(60).width(545.16)
        }.width(100)
        .justifyContent(FlexAlign.Start)
        .alignItems(VerticalAlign.Top)
        // 截取显示与背景同等大小的区域，控制单个火柴人显示在画面中
        .clip(true)
      }
      // 添加背景图像
      .backgroundImage($r("app.media.background"))
      // 保持宽高比进行缩小或者放大，使得图片两边都大于或等于显示边界。
      .backgroundImageSize(ImageSize.Cover)
      .width('100%')
      .height(130)
      .justifyContent(FlexAlign.Center)
      .alignItems(VerticalAlign.Bottom)
      Row() {
        // 添加跑动按钮
        Button('run')
          .margin({ right: 10 })
          .type(ButtonType.Normal)
          .width(75)
          .borderRadius(5)
        // 添加停止按钮
        Button('stop')
          .type(ButtonType.Normal)
          .borderRadius(5)
          .width(75)
          .backgroundColor('#ff0000')
      }.margin({ top: 30, bottom: 10 })
    }.width('100%').width('100%').padding({ top: 30 })
  }
}

②添加火柴人和背景图片的移动逻辑

通过状态变量设定火柴人和背景图片的位置，位置变化时可以实时刷新 UI 界面。

// 火柴人位置变量
@State manPostion: {
  x: number,
  y: number
} = { x: 0, y: 0 }
// 背景图位置变量
@State treePosition: {
  x: number,
  y: number
} = { x: 0, y: 0 }

给火柴人和背景图片添加位置属性。

Row() {
  Row() {
    Image($r("app.media.man"))
      .height(60)
      .width(545.16)
      // 通过translate实现火柴人的位移。绑定manPosition，用来改变火柴人位置。
      .translate(this.manPostion)
  }
  ...
}
.backgroundImage($r("app.media.background"))
.backgroundImageSize(ImageSize.Cover)
// 通过backgroundImagePosition实现背景图片的位移。绑定treePosition，用来改变背景图片的位置。
.backgroundImagePosition(this.treePosition)
...

③为’‘run’'按钮和"stop"按钮绑定控制逻辑

构建火柴人和背景图片移动的方法，用来设定火柴人和背景图片每次移动的距离。

这里要注意火柴人每次移动的距离等于两个火柴人之间的间隔距离（像素值）。

// 火柴人移动方法
manWalk() {
  if (this.manPostion.x <= -517.902) {
    this.manPostion.x = 0
  } else {
    // 每次移动的距离为火柴人静态图像之间的间隔距离
    this.manPostion.x -= 129.69
  }
}
// 背景移动方法
treesMove() {
  if (this.treePosition.x <= -1215) {
    this.treePosition.x = 0
  } else {
    this.treePosition.x -= 20
  }
}

创建 doAnimation() 方法调用上述两个方法，以便在后续的定时器中使用。

doAnimation() {
  this.manWalk()
  this.treesMove()
  }

通过 setInterval 为“run”按钮绑定走动逻辑。

Button('run')
  .margin({ right: 10 })
  .type(ButtonType.Normal)
  .width(75)
  .borderRadius(5)
  .onClick(() => {
    this.clearAllInterval()
    // 创建定时器，调用doAnimation方法，启动动画
    let timer = setInterval(this.doAnimation.bind(this), 100)
    this.timerList.push(timer)
  })

通过 clearAllInterval 为“stop”按钮绑定停止逻辑。

Button('stop')
  .type(ButtonType.Normal)
  .borderRadius(5)
  .width(75)
  .backgroundColor('#ff0000')
  .onClick(() => {
    // 清理定时器，停止动画
    this.clearAllInterval()
})

完整代码

本例完整代码如下：

@Entry
@Component
export default struct frameAnimation {
  // 火柴人位置变量
  @State manPostion: {
    x: number,
    y: number
  } = { x: 0, y: 0 }
  // 背景图位置变量
  @State treePosition: {
    x: number,
    y: number
  } = { x: 0, y: 0 }
  // 定时器列表，当列表清空时，动画停止
  private timerList: number[] = []

  // 火柴人移动方法
  manWalk() {
    if (this.manPostion.x <= -517.902) {
      this.manPostion.x = 0
    } else {
      this.manPostion.x -= 129.69
    }
  }
  // 背景移动方法
  treesMove() {
    if (this.treePosition.x <= -1215) {
      this.treePosition.x = 0
    } else {
      this.treePosition.x -= 20
    }
  }

  // 销毁所有定时器
  clearAllInterval() {
    this.timerList.forEach((timer: number) => {
      clearInterval(timer)
    })
    this.timerList = []
  }

  doAnimation() {
    this.manWalk()
    this.treesMove()
  }

  build() {
    Column() {
      // 父Row组件
      Row() {
        // 子Row组件
        Row() {
          // 通过Image组件显示火柴人图像
          Image($r("app.media.man"))
            .height(60)
            .width(545.16)
            // 通过translate实现火柴人的位移。绑定manPosition变量，用来改变火柴人位置。
            .translate(this.manPostion)
        }
        .width(100)
        .justifyContent(FlexAlign.Start)
        .alignItems(VerticalAlign.Top)
        // 截取显示与背景同等大小的区域，控制单个火柴人显示在画面中
        .clip(true)
      }
      // 添加背景图像
      .backgroundImage($r("app.media.background"))
      // 保持宽高比进行缩小或者放大，使得图片两边都大于或等于显示边界。
      .backgroundImageSize(ImageSize.Cover)
      // 通过backgroundImagePosition实现背景图片的位移。绑定treePosition，用来改变背景图片的位置。
      .backgroundImagePosition(this.treePosition)
      .width('100%')
      .height(130)
      .justifyContent(FlexAlign.Center)
      .alignItems(VerticalAlign.Bottom)

      Row() {
        // 添加跑动按钮
        Button('run')
          .margin({ right: 10 })
          .type(ButtonType.Normal)
          .width(75)
          .borderRadius(5)
          .onClick(() => {
            this.clearAllInterval()
            let timer = setInterval(this.doAnimation.bind(this), 100)
            this.timerList.push(timer)
          })
        // 添加停止按钮
        Button('stop')
          .type(ButtonType.Normal)
          .borderRadius(5)
          .width(75)
          .backgroundColor('#ff0000')
          .onClick(() => {
            this.clearAllInterval()
          })
      }.margin({ top: 30, bottom: 10 })
    }.width('100%').width('100%').padding({ top: 30 })
  }
}
