嵌入式开发过程中，UART、 CAN、 USB等通信基本离不开通信协议。今天给大家分享一种通信协议（MAVLink）在应用编程中的编程原理和思路。本节提供“MAVLink发送接收例程”例程下载地址（注：公众号不支持外链接，请复制链接到浏览器打开）：地址：https://pan.baidu.com/s/1xraErAnmL-BN9CMwE6aQ-A1、发送和接收说明
利用MAVLink通信协议进行编程，主要实现的功能就是：将需要发送的数据（如：SysState、BatVol），添加MAVLink通信协议，通过硬件（如：UART、CAN）发送出去。硬件（如：UART、CAN）接收到的数据，通过MAVLink协议解析，得到一帧完整的MAVLink数据包，提取发送端发送的数据（如：SysState、BatVol），将得到的数据应用到我们程序中。主要流程：数据 -> MAVLink封装 -> 发送 -> 接收 -> MAVLink解析 ->数据

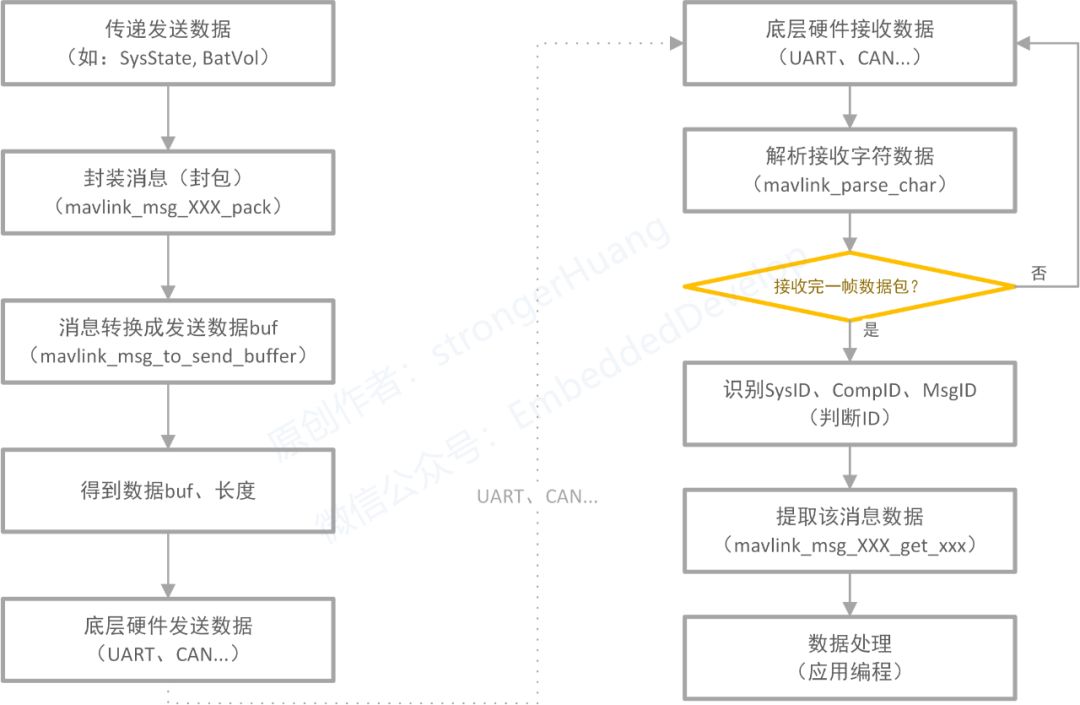

该流程图是结合我上一篇文章提供的源代码例程画出来，包含的只是主要内容，更多细节没有在流程图中呈现。
提示：我提供例程是针对初学者提供比较单一发送和接收例程（MDK-ARM和EWARM包含各自的发送和接收工程）。
而实际项目可能会：
发送和接收在一个工程
包含操作系统
发送、接收数据FIFO（队列）处理
所以，在实际项目中，请按需修改我提供的源码。
这一章节讲述发送和接收主要用到的函数接口，请参考我提供的源代码例程理解。
为方便初学者理解，我将其分为发送和接收两个部分来讲述。

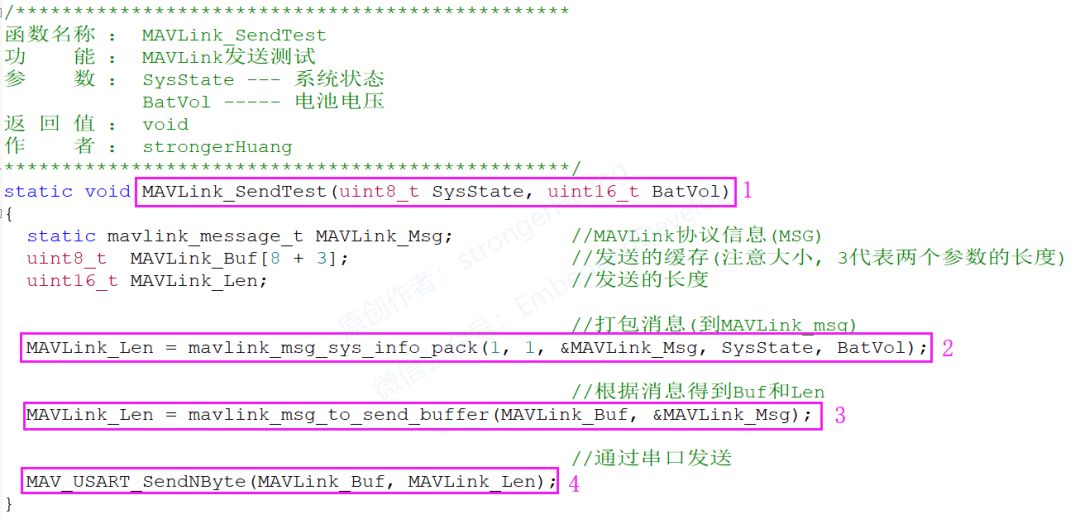

上面是我提供例程的代码，主要讲4个接口。
（1）MAVLink_SendTest
这个接口是根据自己情况进行封装函数，用于应用程序调用，这里不多说。
（2）mavlink_msg_sys_info_pack
这个函数接口主要目的：将变量信息（SysID、CompID、SysState、BatVol）打包，最终得到MAVLink_Msg这个消息包。
（3）mavlink_msg_to_send_buffer
将上一步得到的MAVLink_Msg转换成我们要发送的数据BUF缓存。
（4）MAV_USART_SendNByte
这个函数接口也是我自己根据硬件（UART）封装的，如果你是其它硬件通信，只需要封装一个类似的接口（参数具有BUF、LEN）即可。
发送数据的流程：从应用代码 -> 底层硬件（发送出去）。
如果要深入了解，可以先熟悉软件流程，再结合源代码工程，同时参看接口函数具体实现，相信你很快就明白了。
2、接收主要函数接口

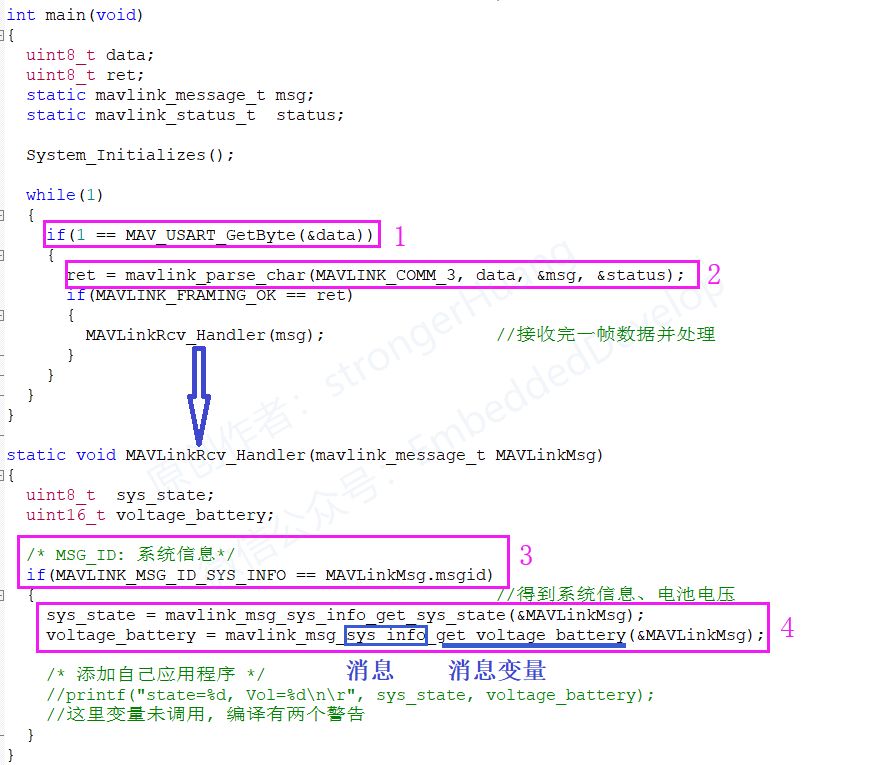

上面是我提供例程的代码（方便截图，去掉了部分），主要讲以上4点内容。该函数接口也是硬件底层通信接口，请根据自己情况修改，只需要传递数据（流）进来即可。MAVLink解析是按照一个一个字符进行解析，我们接收到一个字符，就对其进行解析，直到解析完（根据返回标志判断）一帧数据为止。（3）if(MAVLINK_MSG_ID_SYS_INFO == MAVLinkMsg.msgid)这里就是对解析好的一包完整消息进行分类判断吧。其实我是想说，这个地方还有两个ID需要进行判断，SysID系统ID和CompID部件ID。我提供例程为方便初学者快速理解，未提供SysID和CompID判断，在后续应用编程中会用到。（4）mavlink_msg_sys_info_get_voltage_battery通过该接口获取消息变量，看图中说明文字，前面是消息，后面是消息变量。接收数据的流程：从底层硬件（接收数据） -> 应用代码。以上就是发送和接收的主要函数接口，如果你只是简单的进行通信，这几个接口就够你使用了。当然，更高级的编程应用还需要你进一步掌握其中的内容。
