今天我们来了解一下，PCB的焊接
焊接，是一种用加热、高温或者高压的方式接合金属或塑料的制造工艺及技术。
本篇文章已在B站发布了视频，可以复制BV号到APP观看,也可以直接在B站里搜索BV号观看。看完记得关注和点赞哦。
BV1gu4y1f7z3

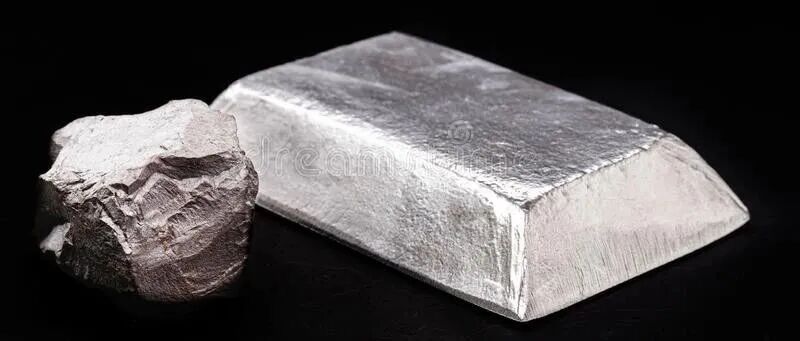

我们焊接PCB板需要的金属就是锡
现在的焊锡丝一般会混合一些助焊剂，这样我们焊接起来会很方便。
焊接PCB最常用的就是通过电烙铁，焊锡手工焊接。
焊接这种手工生产的方式，因为要手动操作，焊接的元件不能做的太小，生产质量和焊接技术挂钩。现在越来越满足不了我们对快速生产，大批量生产的需求了。
于是就有了产品质量更高，更适合批量化的方式，它就是
SMT
（ Surface-mount technology）
表面安装技术
这种技术一般需要三步：
1.把锡膏抹在需要焊接的位置上也就是焊盘上，如果想要效率高，可以做钢网，把锡膏漏印到焊盘上。

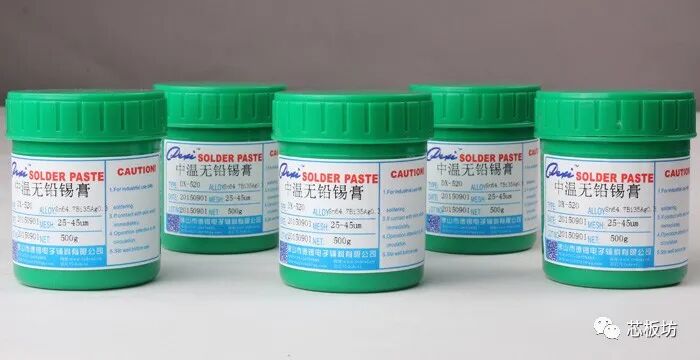

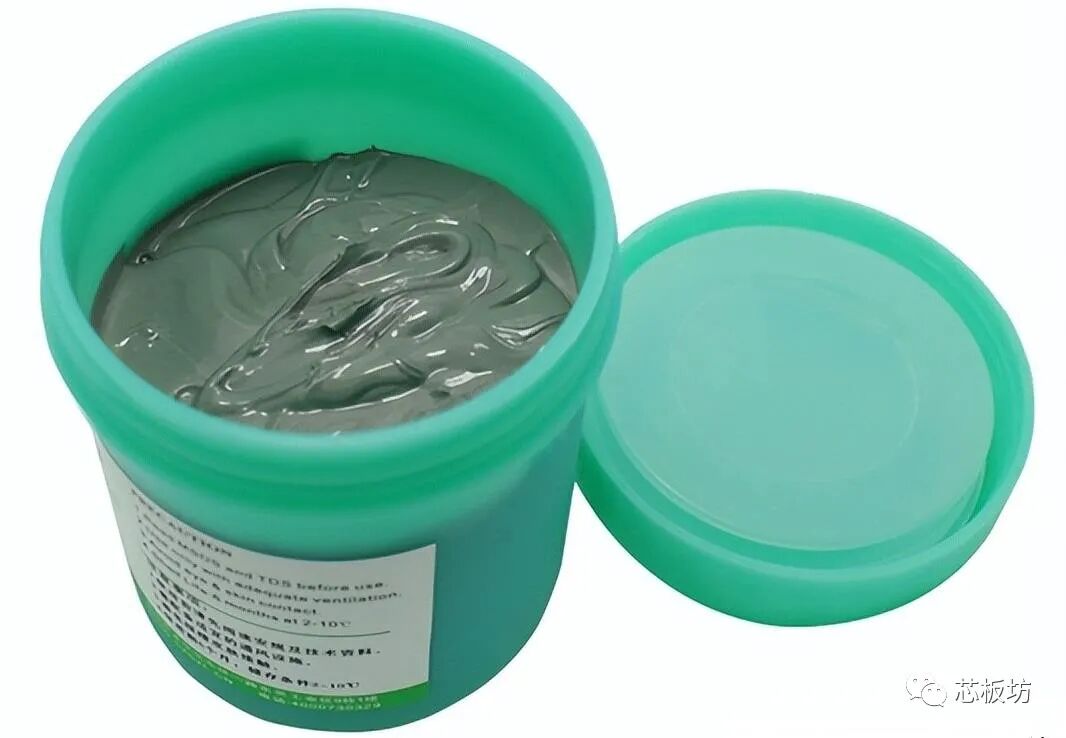

焊锡膏，英文名solder paste，一种灰色膏体。
焊锡膏是伴随着SMT应运而生的一种新型焊接材料，是由焊锡粉、助焊剂以及其它的表面活性剂、触变剂等加以混合，形成的膏状混合物。主要用于SMT行业PCB电子元器件的焊接。

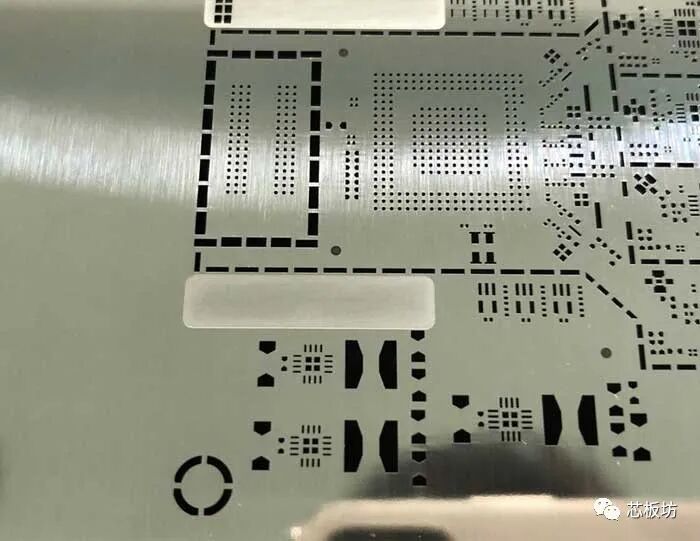

钢网（stencils），也就是SMT模板（SMT Stencil），是一种SMT专用模具。
主要是为了把锡膏均匀稳定的涂到焊盘上。而在工业上有了钢网，就和模具一样可以实现批量上锡膏。

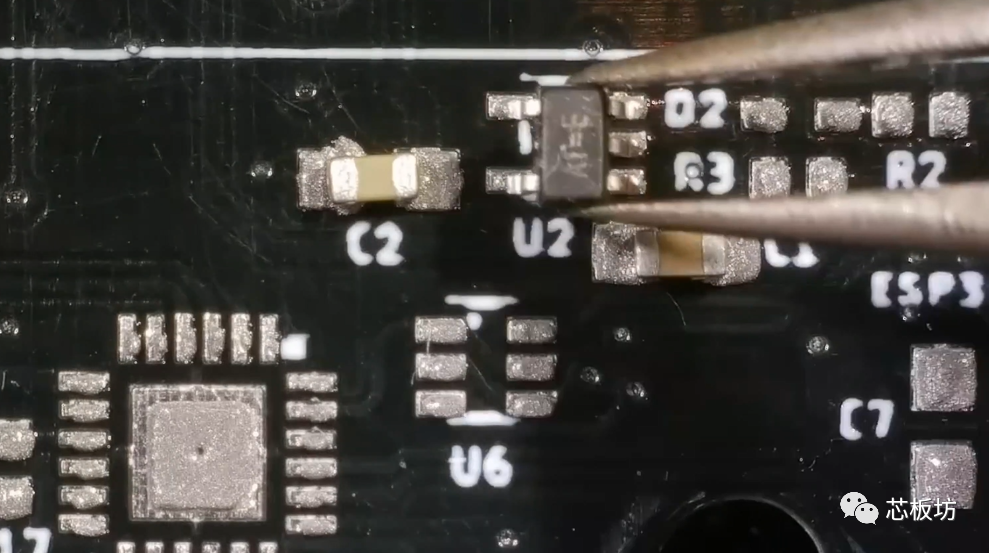

2.把器件根据设计的方向摆放到涂好了锡膏的焊盘上

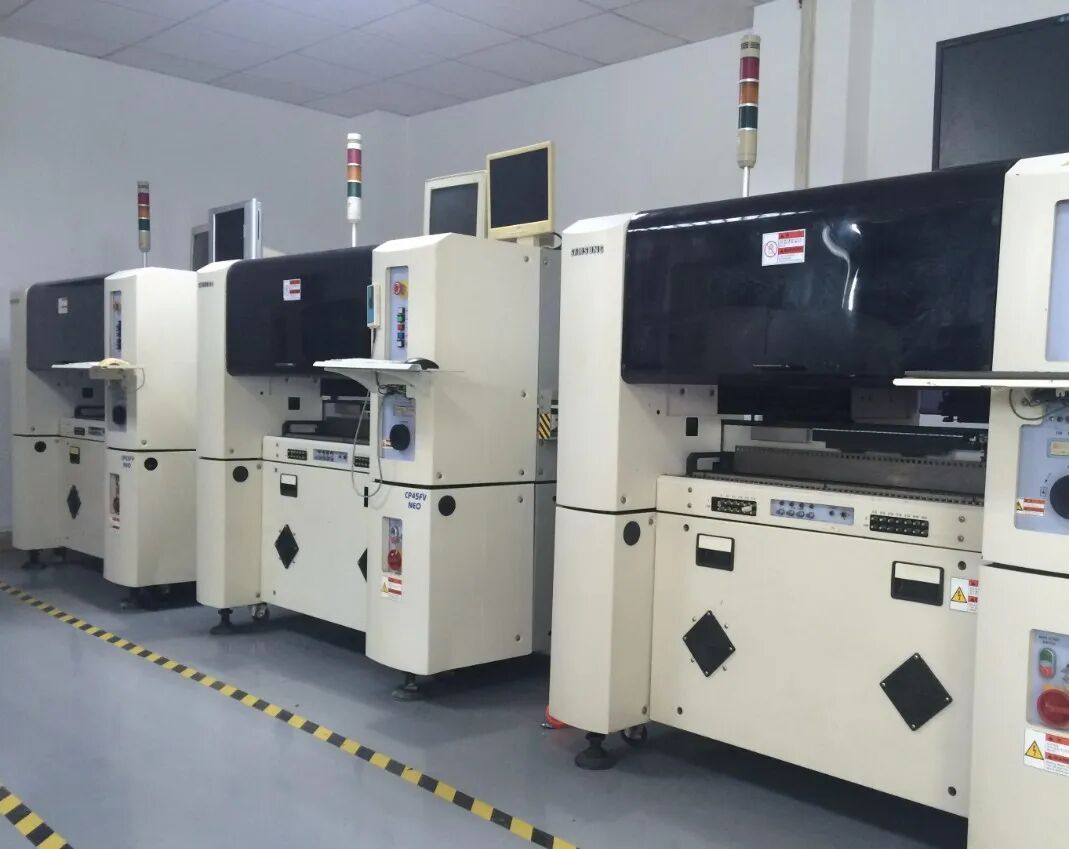

这一步在工厂里，会用SMT贴片机贴片，自动把器件放好。

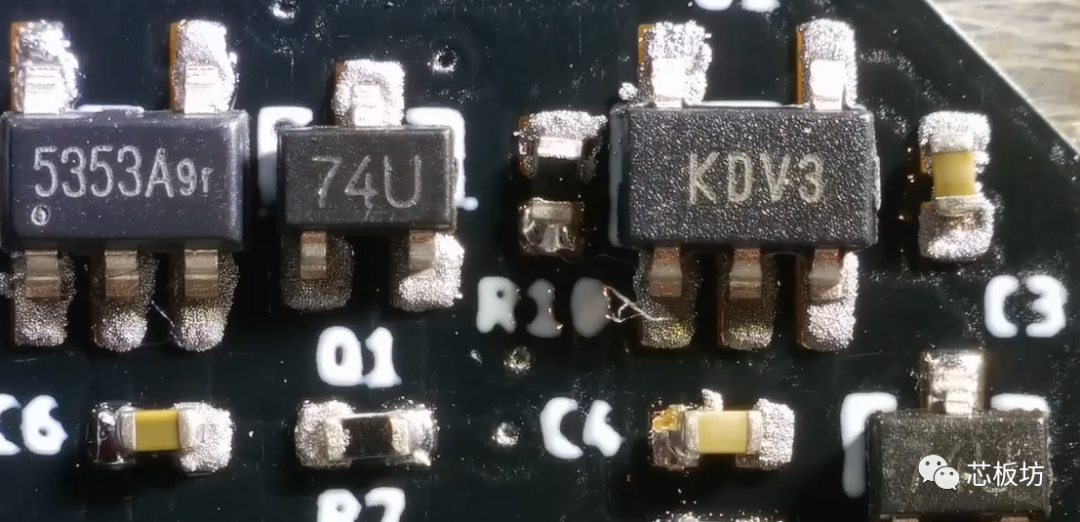

3.加热锡膏，使锡膏熔化，液体的张力会自动把刚刚没有摆正的位置拉回来。
这个加热的步骤，可以用热风枪，可以用加热台，更高级的可以用回流焊机。最后慢慢等待它冷却，观察焊接有没有什么问题，如果有一些虚焊的情况需要电烙铁补焊。
而我们自己焊PCB的话，性价比最高的就是用电烙铁焊接。一个焊台，一卷焊丝，如果要方便点，加个支架，最好还要有个斜口钳，基本上就可以完成大部分工作了。但是只有焊台的问题是那些引脚间距比较小的就比较难搞，你可能还需要放大镜，显微镜这种来辅助你进行精细的操作。而这个操作没有时间和经验的积累是比较难做到的。
如果你想要省事儿一点，可以考虑使用锡膏和热风枪以及一把顺手的镊子。把锡膏涂到焊盘上，
用镊子把器件放上去，最后风枪把锡膏吹熔化，等待冷却就完成了。
加热这步，还可以用加热台或者回流焊机加热，熔化锡膏。用法也很简单，把器件和锡膏都弄好之后，放到加热台上，设定好温度，等待加热到位，再冷却就行。
但是这里要提醒你，如果你用风枪不建议用高温锡膏。用热风枪的时候，记得要考虑一下放置PCB平台的耐热问题，比如木头，塑料这种，就要考虑会不会对桌子之类的造成损坏。
这个办法可以焊接比较精细一些的东西。再小可以考虑使用显微镜，或者直接发工厂帮忙贴片。用锡膏如果小批量的话相比手焊稳定性和速度都还是有一些优势的。特别是如果你有小批量的需求，可以通过开钢网，可以比较快的上好锡膏，只需要摆好器件位置，加热。速度提升是比较显著的。

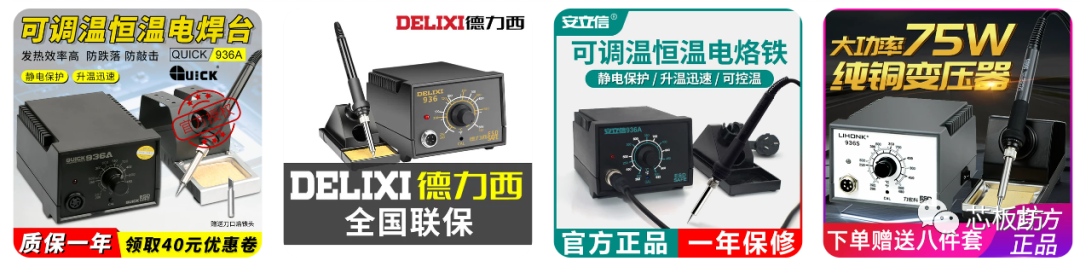

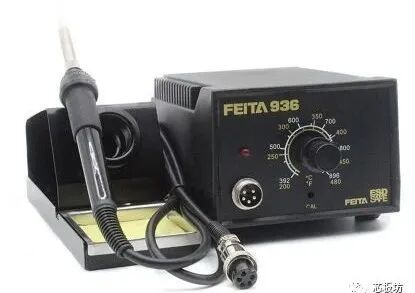

在焊接设备的选购上，我认为焊台和焊锡丝是必备的，而且最好是可以调温的焊台。目前焊台主流的选择分为两类，一个是936，这个类型的焊台的优势是换烙铁头很便宜，几块钱一个，选择也多。但是温度上升较慢。

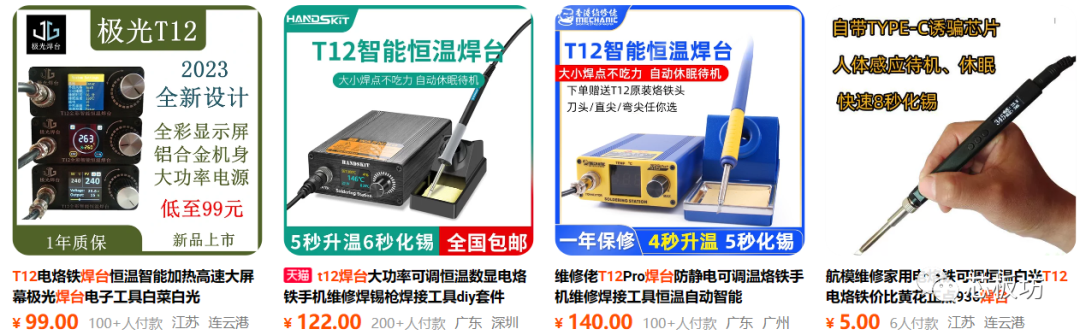

还有一个目前比较流行的T12焊台，温度上升很快，但是烙铁头和加热丝是一体的，烙铁头通用性一般，可能换一个牌子就是另一个尺寸了，更换成本比较高。而且T12的焊台目前售价还比较贵，普遍在100以上。因此追求性价比的，就936。想要性能好，功能多的，可以试试T12。

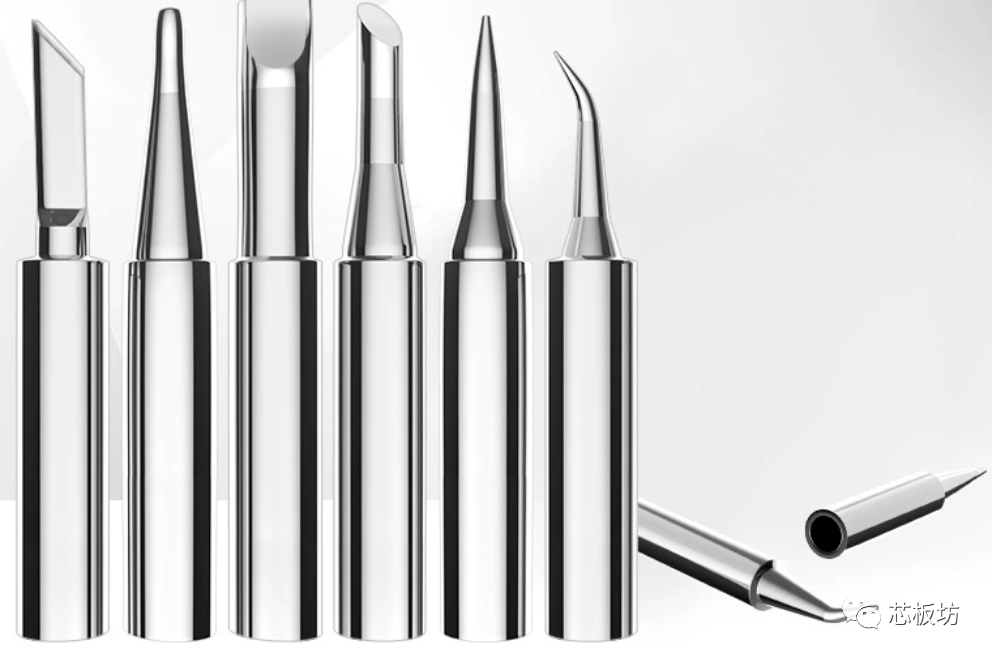

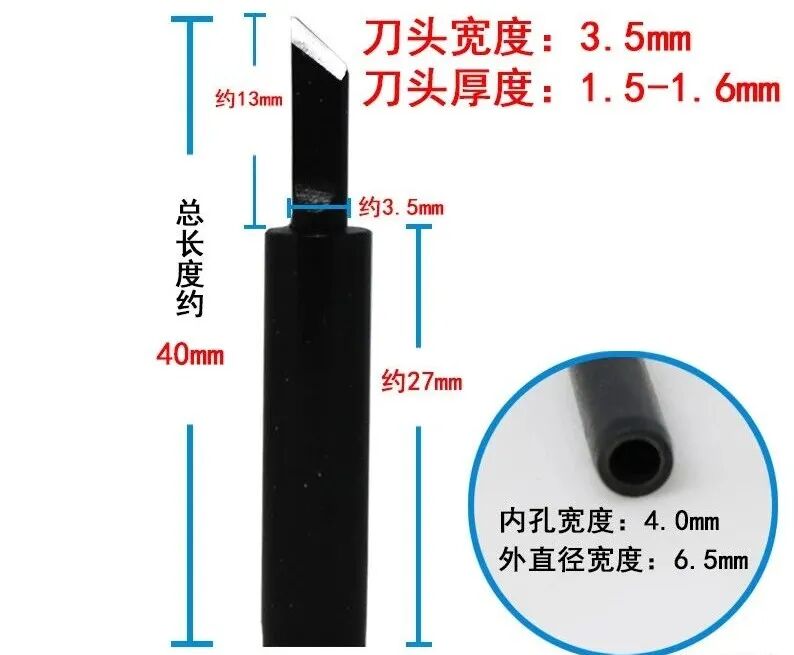

我没用过T12的焊台，对936比较了解，如果你想换烙铁头的话，在焊接PCB的时候小刀头是比较方便的选择。烙铁头选择表面带有黑色电镀处理的，可以用的久一点
这种很亮的烙铁头感觉比较难用。
焊锡丝不做推荐都差不多够用，不买太差的就行，丝直径建议稍微细一点的。
然后是锡膏，第一次用建议选择中温焊锡，不要选择高温焊锡。
热风枪和加热台到没啥可选的，价格适合就行。
如果你的设计已经稳定了，想要省事儿，可以选择开钢网，这个各大做PCB的厂商都是有做的，如果精度要求不高，胶带也够用了。要求更高的不如直接发厂商机器贴片，等就行。
总的来说，在焊接开发板工具的选购上，大家可以根据经济水平和技术水平来选择。老手我想不用我多说了。新手我建议焊台，焊锡丝和热风枪，锡膏这些可以解决大部分问题，斜口钳，镊子这俩也是必备。这些东西全部加起来大概100多。焊台和热风枪可以买那种合在一起的，可以节省桌面空间，也不会让桌面太过于凌乱。
不少人觉得，自己做开发板干啥呢，咋做也不可能有直接买便宜，现在ESP232-S3开发板都到30的价位了。无限接近于模组的价格。但是自己做一个远比买一个更有成就感，可能会经历一些失败，但正是这些经历，才是让我们继续探索下去的动力，这些经验，才是我们真正得到的东西，有了这些经验想必你面对各种PCB都会更加有自信，对设计开发板也会更加得心应手。
