STM32系列DAC的介绍与使用

新闻资讯   2023-06-30 12:01   87   0


最近因为有一个项目需要输出 0~10V 的信号量,而且想着应该可以直接使用 STM32 的 DAC 来做,虽然不一定实际使用,但也就来试试看吧。
说句实话,博主自己做的产品不常用 DAC,所以本文我们就来好好复习一下 STM32 的 DAC ,从应用角度讲讲如何快速使用起来。

本文目录:

  • 一、STM32带DAC的系列

  • 二、DAC基础简介

    • 1、DAC输出引脚

    • 2、引脚配置

    • 3、DAC输出电压计算方法

  • 三、CubeMX DAC配置

    • 触发源software trigger与None的区别

  • 四、测试

    • 1、基础测试

    • 2、波形输出


一、STM32带DAC的系列

目前博主产品使用的芯片为 STM32L051C8 系列,本来还想着直接CubeMX 设置一下,直接测试,才发现这个片片根本没有 DAC = =!好吧,尴尬,后来查了下 L 系列确实都没有 DAC。

STM32L0:

STM32L0 系列都没有 DAC(ST产品线一直在完善,也可能是我自己不知道有,有错误请指出)。

那么想着就用 STM32F103 系列把,然后又查了下资料,48pin 的STM32F103C系列 也没有 DAC ,自己最常用的两款芯片都没有,网上也没有直接说哪些有哪些没有的,只能去找 ST 的资料看看,果然在某份文档中找到了。

STM32F103:

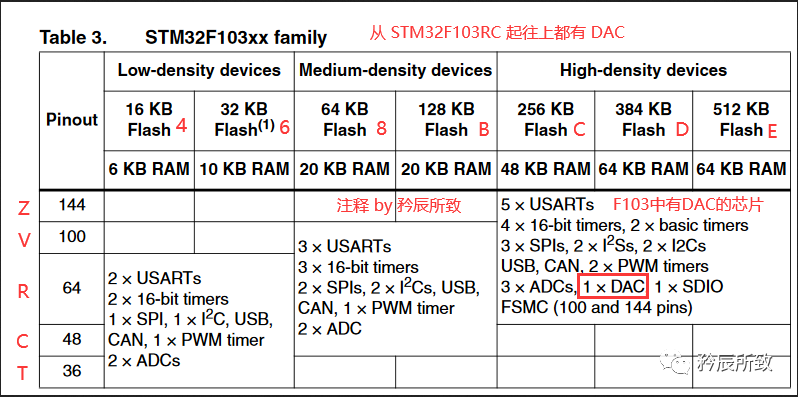

STM32F103 系列带有 DAC 的型号如下图列表所示(从 STM32F103RC 起往上都有DAC):

那这么看到,如果使用STM32F系列,那么至少也得从64pin 的 STM32F103RC 开始使用了。

至于 STM32F1 系列的其他型号,比如 F100、F101、F102、F105/7 等系列,因为不常用,我也没有特意去查找。

考虑到想找一个与 STM32F103 Pin to Pin 的,我又去找了另外一个常用的系列,STM32L1系列 ,居然发现了 STM32L151C8 居然也有 DAC, 这倒是可以用用。

STM32L1:

STM32L1 系列都带有 DAC :STM32L151xxxx 、STM32L152xxxx。

STM32F4:

更高端的 F4 系列芯片,想想都知道,全系列带有 DAC ,就是贵啊。

STM32F4 系列都带有 DAC。

这里再多余的补充一下,为什么我找芯片都是从最低端的型号开始,而且找到合适的基本不会再往功能更强的去找了:

因为实际产品!做产品不可能和学习一样,大家学习买的开发板,都是上百个脚,一步到位,基本都是系列旗舰芯片了,功能越强越好,性能越强越好。但是作为实际应用的产品来说,需要考虑成本的,没有一家公司会在满足性能的低成本芯片的情况下,去找一个所谓更好,更强的芯片!

二、DAC基础简介

DAC把数字量转换为模拟量,在单片机上 ,给指定的寄存器一个数字量,模块就会转化成对应的模拟电压输出,理解和使用起来都是很简单的,如果想知道基本的理论,说明大家可以网上搜索一下一大堆,这里我们直接用起来没必要介绍那些 “没用” 理论。

对于 STM32 而言,我们使用起来也是非常简单,只需要记住下面几个点,基本上就没问题了:

1、DAC输出引脚

STM32  常用系列的 DAC 输出通道都是固定的:

DAC_OUT1 :PA4

DAC_OUT2 :PA5

2、引脚配置

在 IO 配置的时候为了避免额外的干扰, PA4 和 PA5 建议配置为模拟功能。

如果使用 CubeMX 软件,选择了 DAC 输出,系统自动会选择成 Analog mode,使能 DAC 通道之后,相应的 GPIO 引脚会自动与 DAC 的模拟输出相连。

3、DAC输出电压计算方法

12位模式下面:

DAC输出电压 = (DOR/2^12) * Vref+

上面 DOR 是寄存器,最终会拿到我们写入的数字量的寄存器

关于到底用 4096 还是 4095 ,其实平时用起来差不多,ST 的手册上面为 4095,那么建议4095 严谨一点吧,这里大家知道就行

一般来说,我们 Vref+ 可以连接至 VCC ,比如说3.3V , 那就是 DAC输出电压 = (写入的数字量 / 4095) * 3.3

那么同样的,8位模式下面的计算方法:

DAC输出电压 = (写入的数字量 / 255) * 3.3

三、CubeMX DAC配置

那么接下来我们来简单测试一下 DAC 的效果,这里我们使用 STM32CubeMX 软件进行配置。

DAC 的配置是相对很简单的,如下图所示:

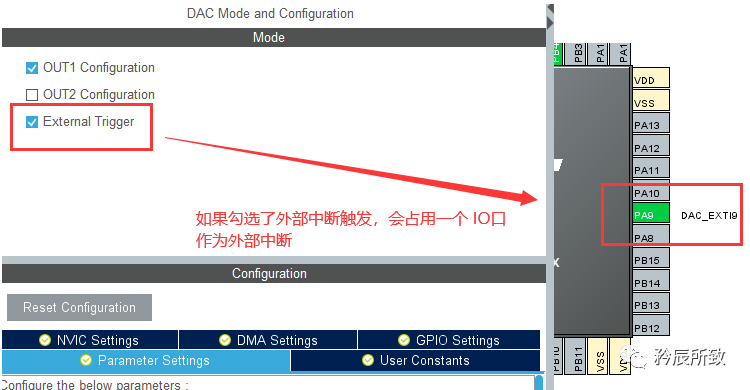

选择两个输出通道,其中 External Trigger 选项为是否选择 外部中断EXTI9 触发,如下图所示:

我们测试的时候使用软件触发,不使用外部中断,所以这里不选择。

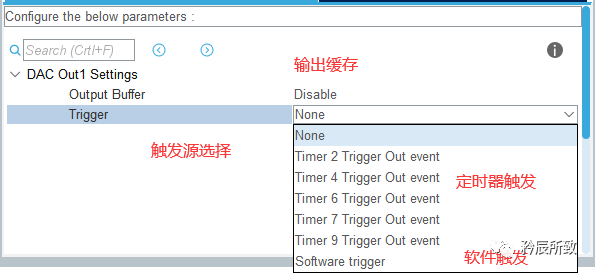

DAC 的基本设置,很简单,对于博主使用的 STM32L151 来说就只有2个选项:

关于输出缓存:

DAC选择了输出缓存,可以用来减少输出阻抗,无需外部运放即可直接驱动外部负载。但是输出的电压没法低于20mv。

不使能输出缓存,DAC可以输出低于20mv的信号。

对于其他型号的 DAC ,可能还会有下面两个选项:

Wave generation mode

波形生成模式:可选 三角波发生器 ( Triangle wave generation ) 和 噪声波形 ( noise wave generation )

Maximum Triangle Amplitude

最大三角波幅:0-4095 对应 0V~3.3V

1、触发源software trigger与None的区别

这里要额外说明一下,最后一个选项 software trigger (软件触发) 与 选择 None (没有触发源)的区别。

这两种触发源很多小伙伴在使用的时候会搞糊涂,实际上这两者是完全不同的,先用文字简单解释一下(简单使用 HAL 库,不了解寄存器没关系,这里只是为了说明区别,):

选择 None (没有触发源):

只在向 DAC 数据寄存器 DHR 写入数据之后,DAC 转化模块自动转换一次。

选择 software trigger (软件触发):

向软件触发寄存器 SWTRIGR 中写入命令时触发转换,将 DOR 寄存器中的数据进行转换。 但是在这个之间需要向 DAC 数据寄存器 DHR 写入数据, 再进行软件触发操作。

可以说,software trigger (软件触发)就比  None (没有触发源) 多一个步骤,首先都要写 DHR 寄存器写入数据,写完后  None  自动转换,但是 software trigger  需要多一步软件触发操作。

在标准库中,使用步骤区别:

如果模式为 DAC_Trigger_None

直接使用 DAC_SetChannelxData() 设置输出电压,就可以设定输出电压的大小

如果模式为软件触发:

每次在使用 DAC_SetChannelxData() 设置或者修改输出电压后, 还需要调用 DAC_SoftwareTriggerCmd(),使能软件触发。

在 HAL 库中,没有单独的软件触发的代码,因为 HAL_DAC_Start() 函数中包含了软触发转换的代码。

所以在 HAL 库中,建议的使用方法步骤为:

初始化完成后,先使用 HAL_DAC_SetValue();  ,然后再使用 HAL_DAC_Start(); ,这样的先后顺序不管是使用上面的那种方式,都能够正常输出电压值。

明白了 软件触发 以后,在平时使用中需要谨慎使用,因为每一次修改输出电压后,都必须产生一次触发信号来使得 DAC 触发 。

四、测试

接下来,我们简单测试一下 STM32 的DAC。

1、基础测试

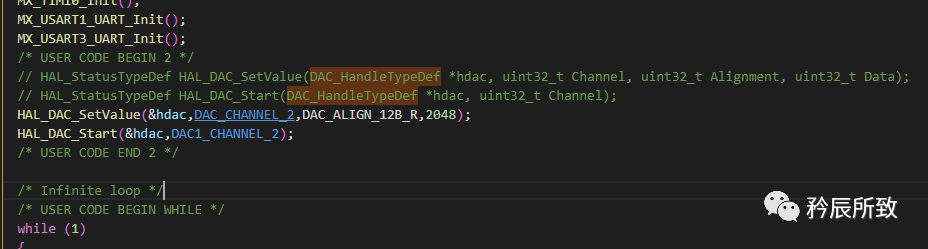

基础测试就是非常简单,使用 STM32CubMX 生成代码后,直接加上两句话就可以使得 DAC 有输出了,比如下图示例:

上面设置 value 为 2048 ,根据上面的  0-4095 对应 0V~3.3V,可知,我们的电压值为 1.6V 左右。

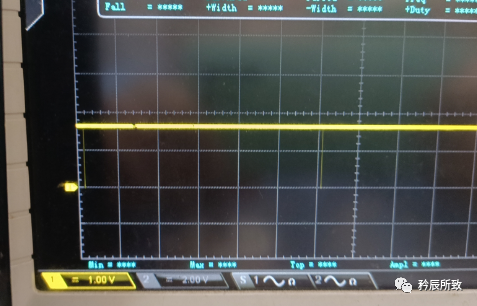

然后直接测量 通道2(PA5) 的电压,如下:

2、波形输出

上文我们说过,对于我目前使用的 STM32L151 不支持波形输出,其他型号的可能可以直接设置,那么我们自己来简单实现一个波形输出,也是比较简单的:

  while (1)
  {
    for (mydac_value = 4095; mydac_value > 0; mydac_value--)
    {
      HAL_DAC_SetValue(&hdac,DAC_CHANNEL_2,DAC_ALIGN_12B_R,mydac_value);
      HAL_Delay(1);
    }
    for (mydac_value = 0; mydac_value < 4095; mydac_value++)
    {
      HAL_DAC_SetValue(&hdac,DAC_CHANNEL_2,DAC_ALIGN_12B_R,mydac_value);
      HAL_Delay(1);
    }
    /* USER CODE END WHILE */
    /* USER CODE BEGIN 3 */
  }

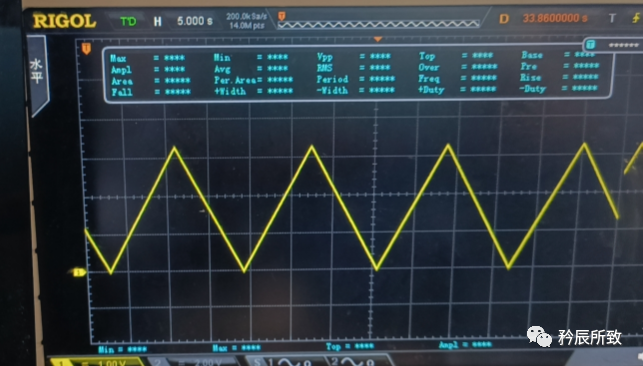

直接上一下波形图:

上面的图形,有个小小的疑问,按理来说,从 0 ~ 3.3V 需要的时间 4095 ms ,4s 多,但是实际上花的时间比这多得多(5s 一个格子快2个格子了),难道这里是单片机处理 DAC 的值所需要的花费的时间 ?这个问题如果发现问题的小伙伴还望告知!谢谢!

简单的测试就这样吧,一切还是比较正常的,具体的后期 DAC 会在设计 0 - 10V 输出电路的时候再次测试。是否好用可查看文章:单片机 0~10V 输出电路的实现

五、结语

本文从应用的角度,介绍了 STM32 系列 DAC 的基本使用,简单总结了一下一些常用的带  DAC 的系列型号。

没有过多的那些枯燥的寄存器什么的理论,虽然 DAC 的使用确实比较简单,但是还是有些细节问题文章也给到了说明,只希望大家能够简单快速的把  DAC 使用起来。
